স্টুডেন্ট প্রজেক্ট মডেল 3D প্রিন্ট: BUET ও NSU-র বাস্তব উদাহরণ, ঢাকা

চল্লিশ স্লাইডের প্রেজেন্টেশন, প্রতিটায় প্ল্যান, সেকশন আর রেন্ডার—তবু জুরির প্রশ্ন থেকে যায়, “দেখতে আসলে কেমন হবে?” প্রজেক্টের আইডিয়া কি শুধু স্লাইডেই থাকবে? Student project 3D printing এখন বাংলাদেশের শিক্ষার্থীদের জন্য সেই আইডিয়াকে প্রেজেন্টেশনের দিন টেবিলের ওপর আসল মডেল হিসেবে দাঁড় করিয়ে দেয়।

ভিডিও: এই লেখার সাথে আমাদের ৩০ সেকেন্ডের ভিডিও “স্লাইড থেকে টেবিলে” দেখুন ভিডিও টিউটোরিয়াল পাতায়।

স্লাইডে ছবি থাকে, হাতে ধরার কিছু থাকে না

উদ্দেশ্য, সমস্যা, কারা ব্যবহার করবে, ডিজাইন, প্ল্যান, সেকশন, রেন্ডার, ফলাফল—একটা ভালো প্রজেক্ট প্রেজেন্টেশনে সবই থাকে। কিন্তু স্লাইড একটার পর একটা চলে যায়, আর জুরি, শিক্ষক বা বন্ধু—সবাইকে মাথার ভেতরে টুকরোগুলো জুড়ে একটা ত্রিমাত্রিক ছবি কল্পনা করে নিতে হয়।

একটা ফিজিক্যাল মডেল এই কাজটা সহজ করে দেয়:

• ভবনের উচ্চতা, ফাঁকা জায়গা আর আশপাশের সাথে সম্পর্ক এক নজরে বোঝা যায়;
• জুরি নিজের পছন্দের কোণ থেকে ঘুরে দেখতে পারেন;
• প্রশ্নোত্তরের সময় মডেলে আঙুল রেখে নির্দিষ্ট অংশ দেখানো যায়;
• প্রেজেন্টেশনের পরও মডেলটা পোর্টফোলিওর ছবির জন্য থেকে যায়।

বাস্তব প্রজেক্ট: শিক্ষার্থীদের তিনটি মডেল

ভিডিওর কোলাজে যে তিনটা মডেল দেখা যায়, তিনটাই আসল শিক্ষার্থী প্রজেক্ট। ডিজাইন সংশ্লিষ্ট শিক্ষার্থীদের, আর 3D প্রিন্ট PrototypeBD-র।

BUET: ঢাকার মেট্রো স্টেশন এলাকার TOD মডেল (১:১২০০)

ট্রানজিট-ওরিয়েন্টেড ডেভেলপমেন্ট মডেলটি ঢাকার একটা মেট্রো স্টেশনের আশপাশের ব্লকগুলো কীভাবে আরও হাঁটার উপযোগী, মিশ্র-ব্যবহারের আর বাসযোগ্য করা যায়, তা নিয়ে। মডেলের লেখক BUET-এর পুষ্পিতা দে, নাহিয়ান তাবাসসুম ও মো. মুবতাসিম ফুয়াদ (সেপ্টেম্বর ২০২৫)। পোস্ট অনুযায়ী PrototypeBD 3D প্রিন্টিং আর CNC কাটিংয়ের মাধ্যমে ডিজাইনটাকে ফিজিক্যাল মডেলে রূপ দিয়েছে।

• বেসে রাস্তার নেটওয়ার্ক, প্লট আর পার্ক চিহ্নিত, চারপাশে শিরোনামসহ উঁচু সাদা ফ্রেম;
• বিদ্যমান শহরের জন্য শত শত ছোট 3D প্রিন্টেড ব্লক;
• প্রস্তাবিত উন্নয়নের লম্বা টাওয়ারগুলো একটু উষ্ণ রঙে;
• সরু খুঁটির ওপর এলিভেটেড মেট্রো লাইন আর মূল রাস্তা পার হওয়া স্টেশন।

নিচু, ঘন শহরের মাঝে লাইনের পাশে নতুন টাওয়ার—প্রজেক্টের যুক্তিটা মডেলে এক নজরেই পড়া যায়।

BUET: মতিঝিল CBD সাইট মডেল (১:৫০০)

মতিঝিল কেন্দ্রীয় বাণিজ্যিক এলাকার এই সাইট মডেল BUET-এর নওশিন আহমেদের ডিজাইন থেকে প্রিন্ট করা (মে ২০২৫)। ১:৫০০ স্কেলে ফ্যাসাড নয়, সম্পর্কটাই মুখ্য—তাই ভবনগুলো একরঙা সাধারণ ব্লক, যাতে চোখ যায় উচ্চতা, দূরত্ব আর খোলা জায়গায়। বড় একটা কেন্দ্রীয় খোলা জায়গার চারপাশে টাওয়ার আর নিচু ব্লক, সরু সাপোর্টের ওপর বাঁকানো একটা ফুটব্রিজ, আর বেসে সাদা পথ ও গোল প্লাজার দাগ। ফুটব্রিজের পাতলা রেলিংও বাকি মডেলের সাথে একই প্রিন্ট ফাইল থেকে এসেছে।

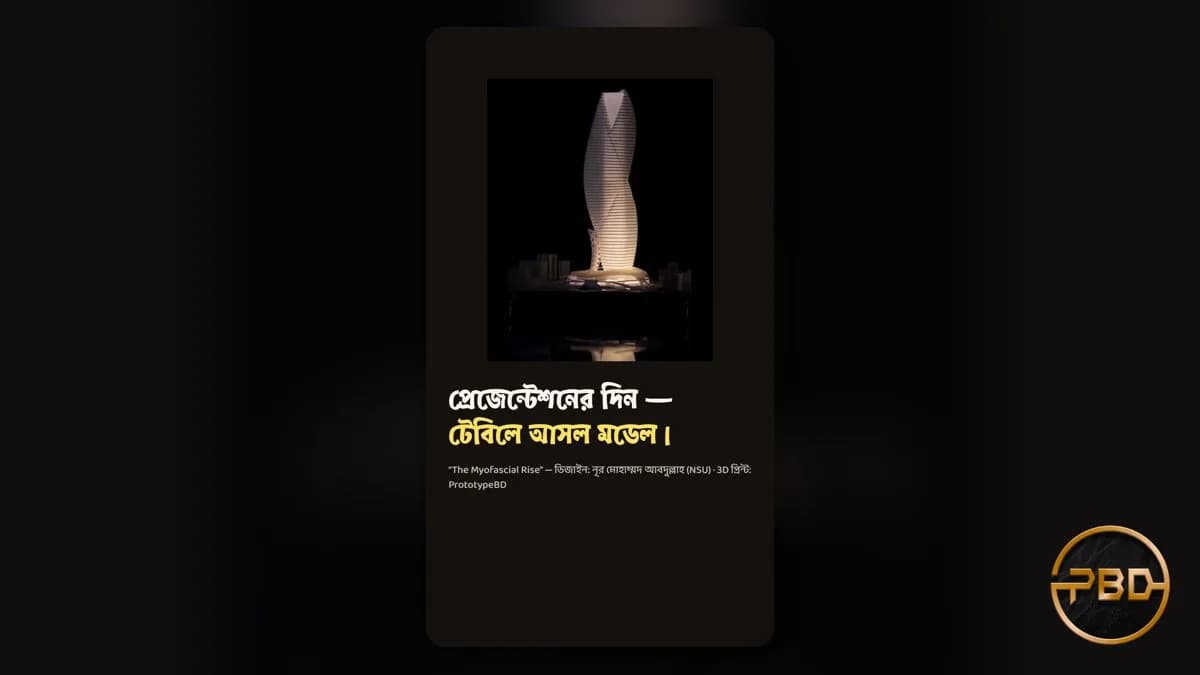

NSU: “The Myofascial Rise” টাওয়ার

The Myofascial Rise নর্থ সাউথ ইউনিভার্সিটির নূর মোহাম্মদ আবদুল্লাহর হাই-রাইজ ডিজাইন (ডিসেম্বর ২০২৪)। টাওয়ারটা অনেকগুলো পাতলা, আলাদা ফ্লোর প্লেট দিয়ে তৈরি, যেগুলো ওপরে উঠতে উঠতে ঘোরে—ফলে দুটো মোচড়ানো ভলিউম একে অপরকে জড়িয়ে ধরে। নিচে ছোট ত্রিভুজাকার সদস্যের একটা বাঁকানো ল্যাটিস আর প্রবাহমান পোডিয়াম। প্রতিটা প্লেটের নিজস্ব আউটলাইন, আর ল্যাটিসের সদস্যগুলো খুব সরু—কেটে-জোড়া দিয়ে বানানো কঠিন, কিন্তু ডিজাইন ফাইল থেকে সরাসরি প্রিন্টে আসে। ছবিতে মডেলটা ভেতর থেকে আলোকিত অবস্থাতেও দেখানো হয়েছে; অনুরোধে লাইটিং যোগ করা যায়।

স্লাইড থেকে টেবিলে: তিন ধাপের পরিকল্পনা

০১ · ফাইল বা স্কেচ

SketchUp, Rhino, Revit, Fusion 360 বা Blender-এ বানানো মডেল STL, 3MF, STEP বা OBJ হিসেবে এক্সপোর্ট করুন। ভবন, বেস আর আলাদা রঙের অংশগুলো আলাদা অবজেক্ট রাখলে প্রিন্ট সহজ হয়। শুধু স্কেচ থাকলে আগে 3D মডেল তৈরি করতে হবে।

০২ · স্কেল ঠিক করা

স্কেল ঠিক করে মডেলের মোট আকার। শহর-পর্যায়ের প্রজেক্টে ১:১২০০ বা ১:৫০০, একক ভবনে আরও বড় স্কেল। ছোট স্কেলে খুব সরু রেলিং বা জানালার ডিটেইল প্রিন্টে টিকবে কি না, তা আগে আলোচনা করে নেওয়া ভালো। আমাদের প্রিন্টারে এক পিসে সর্বোচ্চ 400 × 400 × 400 mm; বড় বেস কয়েক ভাগে বা CNC 2D কাটিং-এ বানানো যায়, যেখানে কাঠ, অ্যাক্রিলিক, MDF ও ফোম শিট সর্বোচ্চ 1200 × 1200 mm পর্যন্ত কাটা যায়।

০৩ · প্রিন্ট থেকে প্রেজেন্টেশন

ভবন আর ডিটেইল FDM 3D প্রিন্টিং-এ, বেস CNC বা লেজারে। জমা দেওয়ার তারিখ মাথায় রেখে আগেভাগে যোগাযোগ করুন, যাতে ফাইলে কোনো সমস্যা থাকলে ঠিক করার সময় থাকে।

অর্ডারের আগে চেকলিস্ট

1. 3D ফাইল বা স্কেচ, আর কোনটা কোন অংশ তার নাম;
2. স্কেল ও বেসের মোট মাপ;
3. রং—সব সাদা, নাকি প্রস্তাবিত অংশ আলাদা রঙে;
4. বেসের জন্য DXF, DWG, AI বা SVG ফাইল (CNC বা লেজার কাটিং লাগলে);
5. পেইন্টিং, অ্যাসেম্বলি বা লাইটিং লাগবে কি না;
6. জমা দেওয়ার তারিখ।

আর্কিটেকচার শিক্ষার্থীদের জন্য আরও পরামর্শ পাবেন আর্কিটেকচার থিসিস মডেল 3D প্রিন্টিং লেখায়, আর প্রকৌশল বা রোবোটিক্স প্রজেক্টের জন্য রোবোটিক্স স্টুডেন্ট প্রজেক্ট লেখায়। স্টেডিয়ামের মতো বড় সাইট মডেলের উদাহরণ দেখুন ঢাকায় আর্কিটেকচারাল স্কেল মডেল লেখায়; বেসে সাইট প্ল্যান এনগ্রেভ করার পদ্ধতি আছে লেজার এনগ্রেভিং + 3D প্রিন্ট সাইট মডেল লেখায়, আর ঢালু জমির জন্য কন্টুর টেরেইন মডেল গাইড।

সাধারণ প্রশ্ন (FAQ)

থিসিস মডেলের জন্য কি শুধু 3D প্রিন্টই যথেষ্ট?

ভবন আর জটিল আকারের জন্য 3D প্রিন্ট উপযোগী, কিন্তু বড় সমতল বেস, প্লট বা কন্টুরের জন্য CNC কাটিং বা লেজার বেশি কাজে আসে। BUET-এর TOD মডেলে দুটো পদ্ধতিই একসাথে ব্যবহার হয়েছে।

আমার মডেল SketchUp-এ, প্রিন্ট হবে?

হবে, যদি STL বা অন্য সমর্থিত ফরম্যাটে এক্সপোর্ট করা যায় এবং মডেলটা বন্ধ (watertight) সলিড হয়। সমস্যা থাকলে আমরা জানিয়ে দিই।

মডেলে কি লাইট লাগানো যায়?

যায়। The Myofascial Rise মডেলের মতো ভেতর থেকে আলো দেওয়ার কাজ অনুরোধে করা হয়।

ঢাকার বাইরের বিশ্ববিদ্যালয় থেকে কি অর্ডার করা যায়?

হ্যাঁ। ফাইল অনলাইনে পাঠান; তৈরি মডেল কুরিয়ারে সারা বাংলাদেশে পাঠানো হয়।

আপনার প্রজেক্ট হাতে ধরা যাক। স্কেচ, মাপসহ ছবি বা 3D মডেল ফাইল পাঠান স্টুডেন্ট প্রজেক্ট 3D প্রিন্টিং কোটেশন পেজে; বেস কাটাতে চাইলে CNC কাটিং কোটেশন নিন। WhatsApp: 01884-502768। আফতাবনগর, ঢাকার ওয়ার্কশপে এসে সরাসরি আলোচনাও করতে পারেন।
