ঢাকায় architectural model making: ড্রয়িং থেকে 3D প্রিন্টেড স্কেল মডেল

প্ল্যান, সেকশন আর এলিভেশনে একটা ভবনের সব তথ্য থাকে, কিন্তু ড্রয়িং দেখেই কি পুরো ভবন বোঝানো যায়? ক্লায়েন্ট, জুরি বা শিক্ষককে তখন উচ্চতা, ঢাল আর শেলের আকার মনে মনে কল্পনা করে নিতে হয়। ঢাকায় architectural model making এখন 3D প্রিন্টিং আর CNC কাটিং মিলিয়ে সেই কল্পনার কাজটা সরাসরি টেবিলের ওপর এনে দেয়।

ভিডিও: এই লেখার সাথে আমাদের ৩০ সেকেন্ডের ভিডিও “ড্রয়িং থেকে মডেল” দেখুন ভিডিও টিউটোরিয়াল পাতায়।

প্ল্যানে সব আছে, শুধু উচ্চতা নেই

ওপর থেকে দেখা সাইট প্ল্যান একটা সমতল ছবি। সেখানে বোঝা যায় কোথায় মাঠ, কোথায় পার্কিং, কোথায় রাস্তা—কিন্তু কয়েকটা প্রশ্নের উত্তর কাগজে মেলে না:

• শেল বা ছাদের আকার আসলে কেমন—বাঁকানো, ঢালু নাকি ধাপে ধাপে?
• কোন অংশ কত তলা, আর আশপাশের ভবনের তুলনায় কতটা উঁচু?
• ঢাল কোথায়, আর মানুষ কোন দিক দিয়ে সাইটে ঢুকবে?

রেন্ডার আর ওয়াকথ্রু অনেকটা সাহায্য করে, কিন্তু একটা ফিজিক্যাল স্কেল মডেল সবাইকে একসাথে, একই সময়ে, নিজের পছন্দের কোণ থেকে দেখার সুযোগ দেয়। প্রেজেন্টেশন রুমে কেউ ঝুঁকে স্ট্যান্ডের ধাপ দেখেন, কেউ ঘুরে গিয়ে পার্কিংয়ের অবস্থান—এই অভিজ্ঞতা স্ক্রিনে পাওয়া যায় না।

বাস্তব প্রজেক্ট: বিজয়পুর, কুমিল্লার আন্তর্জাতিক ক্রিকেট স্টেডিয়াম মডেল

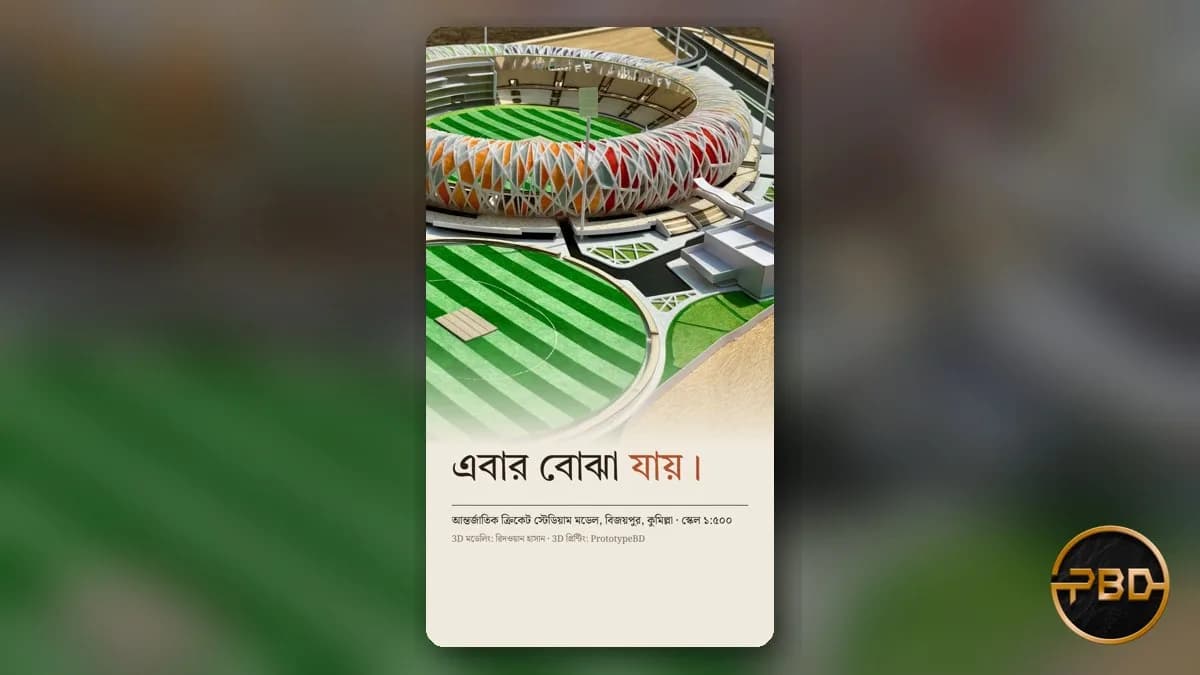

ভিডিওর মডেলটা আমাদের পোর্টফোলিওর বিজয়পুর, কুমিল্লার ক্রিকেট স্টেডিয়াম মডেল (১:৫০০)। প্রস্তাবিত এই আন্তর্জাতিক ক্রিকেট স্টেডিয়ামের 3D মডেলিং করেছেন রিদওয়ান হাসান, আর 3D প্রিন্টিং করেছে PrototypeBD (এপ্রিল ২০২৪)। পোস্ট অনুযায়ী সাইটের আয়তন ২৯.৮ একর, প্রজেক্টের ক্লায়েন্ট জাতীয় ক্রীড়া পরিষদ (NSC), আর স্কেল ১:৫০০—যা মডেলের কাঠের বেসেও লেখা আছে।

স্টেডিয়ামের বোল

সবচেয়ে চোখে পড়ে বাইরের শেলটা: হীরার আকারের ফাঁকওয়ালা সাদা ল্যাটিসের একটা বলয়, যার প্যানেলগুলোর রং বোলের চারপাশে বদলায়—লাল আর কমলা থেকে হলুদ, সবুজ, নীল হয়ে বেগুনি। ভেতরে স্ট্যান্ডগুলো ধাপে ধাপে নেমে গেছে ডোরাকাটা মাঠের দিকে, যার মাঝখানে পিচ, আর এক পাশে উঠে গেছে স্ট্যান্ড বিল্ডিং। ল্যাটিসের প্রতিটা ফাঁক আর স্ট্যান্ডের প্রতিটা ধাপ হাতে কেটে বানানো কঠিন; 3D মডেল থেকে সরাসরি প্রিন্টে সেটা সম্ভব হয়েছে।

পুরো সাইট এক টেবিলে

• স্টেডিয়ামের পাশে গোলাকার দ্বিতীয় একটা প্র্যাকটিস গ্রাউন্ড;
• দাগ কাটা সারিসহ বড় কার পার্ক;
• টার্নিং লুপসহ প্রবেশ রাস্তা, সবুজ ল্যান্ডস্কেপ আর ফ্লাডলাইটের মাস্ট;
• কাঠের বেসে প্রজেক্টের শিরোনাম আর ১:৫০০ স্কেল।

এখানে মূল কথা হলো, স্থপতির নিজের 3D মডেল ফাইলই ছিল প্রিন্টের ভিত্তি। ডিজাইনের অনুপাত তাই ফাইলে যেমন, মডেলেও তেমন। এ ধরনের মডেলে পেইন্টিং, অ্যাসেম্বলি আর লাইটিং অনুরোধে যোগ করা যায়।

3D প্রিন্ট আর CNC কাটিং: কোন অংশ কোন পদ্ধতিতে

একটা ভালো আর্কিটেকচারাল মডেলে সাধারণত দুই ধরনের কাজ থাকে—জটিল ত্রিমাত্রিক অংশ আর বড়, সমতল বেস।

3D প্রিন্টিং: ভবন, শেল আর ডিটেইল

বাঁকানো ছাদ, ল্যাটিস, ধাপকাটা স্ট্যান্ড, টাওয়ারের ঘোরানো ফ্লোর প্লেট—এসব FDM 3D প্রিন্টিং-এর কাজ। আমাদের প্রিন্টারে এক পিসে সর্বোচ্চ 400 × 400 × 400 mm পর্যন্ত প্রিন্ট করা যায়; এর চেয়ে বড় ভবন কয়েক ভাগে প্রিন্ট করে জোড়া দেওয়া হয়। ম্যাট সাদা ফিলামেন্টে আর্কিটেকচার শিক্ষার্থীদের প্রিয় ক্লাসিক হোয়াইট-মডেল লুক পাওয়া যায়, আবার রঙিন ফিলামেন্টে আলাদা আলাদা অংশ আলাদা রঙেও প্রিন্ট করা যায়।

CNC কাটিং: বেস, প্লট আর রাস্তা

সাইটের বেস প্লেট, রাস্তার নেটওয়ার্ক, প্লটের আউটলাইন বা কন্টুর লেয়ারের জন্য CNC 2D কাটিং বেশি উপযোগী। কাঠ, অ্যাক্রিলিক, MDF আর ফোম শিটে DXF, DWG, AI বা SVG ফাইল থেকে কাটা হয়, আর বেড সাইজ সর্বোচ্চ 1200 × 1200 mm। লেজার এনগ্রেভ করা সাইট প্ল্যানের সাথে প্রিন্ট করা ভবন মেলানোর পদ্ধতি দেখুন লেজার এনগ্রেভিং + 3D প্রিন্ট সাইট মডেল লেখায়; ঢালু জমির জন্য আছে কন্টুর টেরেইন সাইট মডেল গাইড।

মডেলের জন্য কী পাঠাবেন

1. 3D মডেল ফাইল — SketchUp, Rhino, Revit বা অন্য সফটওয়্যার থেকে STL, 3MF, STEP বা OBJ এক্সপোর্ট করুন। ভবনগুলো আলাদা আলাদা অবজেক্ট হলে প্রিন্ট আর রং করা সহজ হয়।
2. স্কেল — ১:৫০০, ১:২০০ বা অন্য যেটা লাগবে। স্কেল ঠিক হলে মডেলের মোট আকার আর বেসের মাপ নির্ধারণ করা যায়।
3. বেসের ফাইল — সাইট প্ল্যান DXF, DWG, AI বা SVG হিসেবে, যদি CNC বা লেজারে বেস কাটাতে চান।
4. রং ও ফিনিশ — সব সাদা, নাকি কোনো অংশ আলাদা রঙে; পেইন্টিং বা লাইটিং দরকার কি না।
5. ব্যবহার — থিসিস জুরি, ক্লায়েন্ট প্রেজেন্টেশন নাকি এক্সিবিশন; মডেল কতদিন ডিসপ্লেতে থাকবে।

মডেলিং করার সময় খুব পাতলা দেয়াল বা ঝুলে থাকা অংশ প্রিন্টে কেমন আসবে, তা নিয়ে আগে আলোচনা করে নেওয়া ভালো। বিস্তারিত পরামর্শ পাবেন বাংলাদেশে আর্কিটেকচারাল মডেল 3D প্রিন্টিং এবং আর্কিটেকচার থিসিস মডেল লেখায়। শিক্ষার্থীদের প্রজেক্ট নিয়ে আলাদা লেখা আছে: স্টুডেন্ট প্রজেক্ট মডেল 3D প্রিন্ট।

সাধারণ প্রশ্ন (FAQ)

আর্কিটেকচারাল মডেলের জন্য কোন স্কেল ভালো?

এটা নির্ভর করে কী দেখাতে চান তার ওপর। পুরো সাইট আর ভবনের সম্পর্ক দেখাতে ১:৫০০ বা তার চেয়ে ছোট স্কেল কাজে আসে, যেমন বিজয়পুরের স্টেডিয়াম মডেলে। একটা ভবনের ফ্যাসাড বা ভেতরের ডিটেইল দেখাতে বড় স্কেল দরকার হয়।

আমার কাছে শুধু 2D ড্রয়িং আছে, মডেল বানানো যাবে?

3D প্রিন্টের জন্য একটা 3D মডেল ফাইল লাগে। শুধু 2D ড্রয়িং থাকলে আগে সেটা থেকে 3D মডেল বানাতে হবে; বেস বা সমতল অংশ অবশ্য 2D ফাইল থেকেই CNC বা লেজারে কাটা যায়।

মডেল কি রং করে দেওয়া হয়?

অনুরোধে পেইন্টিং, অ্যাসেম্বলি আর LED লাইটিং যোগ করা যায়। না চাইলে প্রিন্ট করা পার্টস সাপোর্ট সরিয়ে পরিষ্কার করে দেওয়া হয়।

ঢাকার বাইরের প্রজেক্টের মডেলও কি বানানো যায়?

হ্যাঁ। ফাইল অনলাইনে পাঠানো যায়, আর তৈরি মডেল কুরিয়ারে বাংলাদেশের যেকোনো জায়গায় পাঠানো হয়।
