ইন্ডাস্ট্রিয়াল প্ল্যান্ট ও মেশিনের স্কেল মডেল 3D প্রিন্ট: বাংলাদেশ গাইড

একটা কংক্রিট ব্যাচিং প্ল্যান্ট, একটা ইঞ্জিন বা একটা জাহাজের কাজ কাগজের ড্রয়িংয়ে বোঝানো কঠিন: কোন উপাদান কোথা থেকে এসে কোথায় মিশছে, কোন অংশ কোনটার সাথে ঘুরছে, সেটা চোখে না দেখলে ধরা যায় না। বাংলাদেশে ইন্ডাস্ট্রিয়াল স্কেল মডেল খুঁজছেন এমন প্রকৌশলী, প্রতিষ্ঠান আর শিক্ষকদের জন্য এই লেখার প্রশ্ন একটাই: বড় মেশিনের কাজ ছোট মডেলে বোঝাবেন কীভাবে? উত্তরটা আমরা দিচ্ছি আমাদের ওয়ার্কশপে প্রিন্ট করা তিনটি আসল মডেল দিয়ে।

ভিডিও: এই লেখার সাথে আমাদের ৩০ সেকেন্ডের ভিডিও “বড় মেশিন, ছোট মডেল” দেখুন ভিডিও টিউটোরিয়াল পাতায়।

কেন স্কেল মডেল: কাগজ যেখানে থেমে যায়

প্রসেস ফ্লো ডায়াগ্রাম আর লেআউট ড্রয়িং প্রকৌশলীদের কাছে পরিষ্কার, কিন্তু ক্লায়েন্ট, নতুন অপারেটর, ছাত্র বা প্রদর্শনীর দর্শক সবাই সেই ভাষা পড়েন না। টেবিলের ওপর রাখা একটা মডেল চারদিক থেকে ঘুরে দেখা যায়, হাত দিয়ে দেখানো যায় কোনটা সাইলো আর কোনটা মিক্সার, কোন পথে উপাদান চলছে।

• ট্রেড শো ও প্রদর্শনী: বিশাল যন্ত্র স্টলে আনা যায় না, কিন্তু মডেল আনা যায়।
• সেলস মিটিং: ক্রেতা এক নজরে পুরো সাইটের বিন্যাস দেখতে পান।
• ট্রেনিং রুম: নতুন কর্মী ভেতরের অংশগুলোর সম্পর্ক বুঝতে পারেন মেশিনের কাছে যাওয়ার আগেই।
• শিক্ষা: ইঞ্জিন বা মেকানিজমের মডেল হাতে ঘুরিয়ে দেখলে বইয়ের ছবির চেয়ে অনেক বেশি বোঝা যায়।

আমাদের তিনটি ইন্ডাস্ট্রিয়াল মডেল

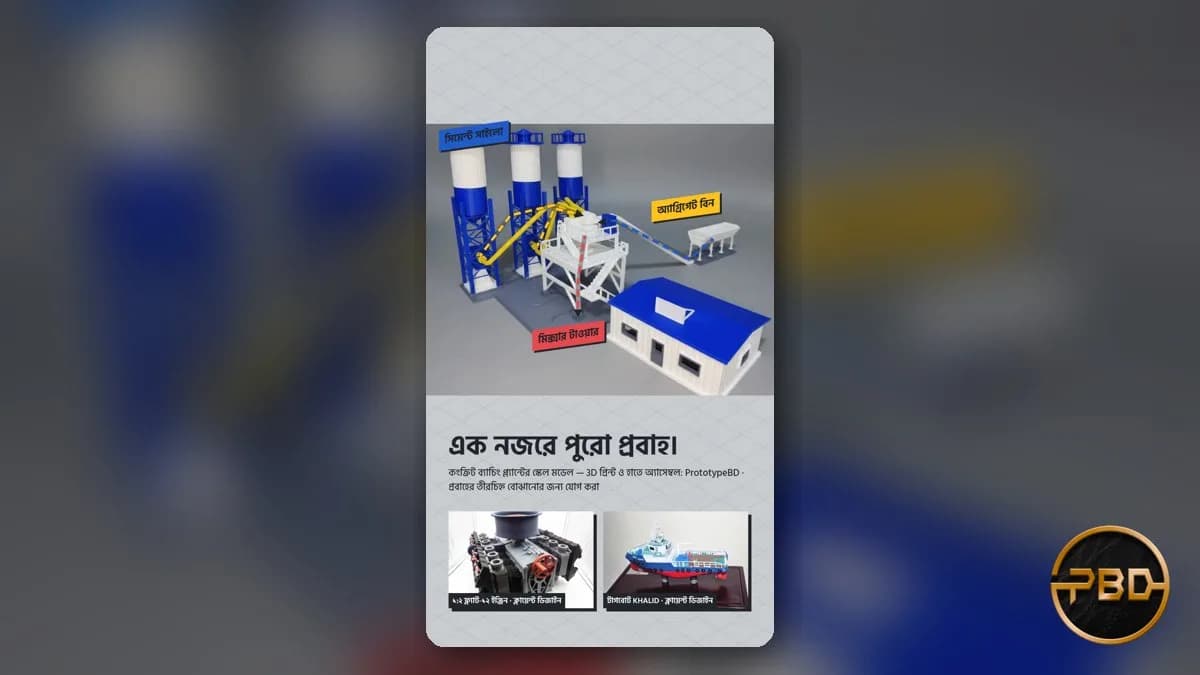

কংক্রিট ব্যাচিং প্ল্যান্ট: এক বেসে পুরো সাইট

ফেব্রুয়ারি ২০২৬-এ শেষ হওয়া কংক্রিট ব্যাচিং প্ল্যান্টের স্কেল মডেলটি PrototypeBD-তে 3D প্রিন্ট করে হাতে অ্যাসেম্বল করা হয়েছে। এক বেসের ওপর আছে:

• নীল ল্যাটিস পায়ার ওপর তিনটি লম্বা সিমেন্ট সাইলো, প্রতিটির মাথায় রেলিং রিং;
• সাইলো থেকে মিক্সার প্ল্যাটফর্ম পর্যন্ত হলুদ কনভেয়র টিউব;
• দুই তলার সাদা মিক্সার টাওয়ার, সিঁড়ি আর হাতল সহ;
• অ্যাগ্রিগেট বিনের সারি থেকে উঠে যাওয়া লম্বা হেলানো কনভেয়র;
• নীল ছাদ আর জানালার ফাঁকসহ একটা সাইট অফিস।

প্রতিটা উপাদান আলাদা প্রিন্ট করে গ্রে বেসে জোড়া দেওয়া হয়েছে, তাই নীল, সাদা, হলুদ আর গ্রে রংগুলো আসলে আলাদা অংশ, রং করা নয়। ল্যাটিস ব্রেসিং, সিঁড়ির স্ট্রিঙ্গার আর হাতলের মতো সরু অংশেই এই সাইজে FDM প্রিন্টিংকে সবচেয়ে বেশি খাটতে হয়। ভিডিওতে যে প্রবাহের তীরচিহ্ন দেখানো হয়েছে, সেগুলো বোঝানোর জন্য পরে যোগ করা, মডেলের অংশ নয়।

১:২ ফ্ল্যাট-১২ ইঞ্জিন: হাতল ঘোরালে চলে

হাফ-স্কেল ফ্ল্যাট-১২ ইঞ্জিন মডেলটি পোস্ট অনুযায়ী Porsche 917 রেস কারের ১২-সিলিন্ডার ইঞ্জিনের ১:২ স্কেলের চলমান মডেল। ডিজাইন ক্লায়েন্টের, PrototypeBD প্রিন্ট করেছে (অক্টোবর ২০২৪)। সামনে একটা লাল হ্যান্ড ক্র্যাঙ্ক, খোলা পাশ দিয়ে দেখা যায় ক্র্যাঙ্কশ্যাফট, কানেক্টিং রড আর সিলিন্ডার হেড বরাবর ক্যামশ্যাফট ড্রাইভ। সিলিন্ডারের সূক্ষ্ম কুলিং ফিন গ্রে রঙে, হেড কালো আর ডিটেইল লাল, যাতে চোখ প্রতিটা সাব-অ্যাসেম্বলি আলাদা করে চিনতে পারে। যে জোড়ায় শুধু প্লাস্টিক ক্ষয়ে যেতে পারত, সেখানে ছোট ধাতব পিন ব্যবহার করা হয়েছে।

টাগবোট KHALID: ছোট সাইজে সরু ডিটেইল

আগস্ট ২০২৫-এর টাগবোট স্কেল মডেলটিও ক্লায়েন্টের ডিজাইন থেকে প্রিন্ট করা। লাল হাল, নীল টপসাইড, সাদা সুপারস্ট্রাকচার, টিল ডেক আর দুই পাশে কালো ফেন্ডার, সব আলাদা প্রিন্টেড অংশ। রেলিং, মই, ল্যাটিস মাস্ট আর ডেক ক্রেনের মতো সরু অংশ সাদা রঙে আলাদা টুকরো হিসেবে পড়ে, একটা জমাট ব্লকের মতো নয়। মডেলটা একটা ডিসপ্লে বেসের ওপর দুটি প্রিন্টেড পোস্টে দাঁড়ানো।

কীভাবে বানানো হয়: অংশে ভাগ, হাতে অ্যাসেম্বলি

1. মডেল বা ড্রয়িং: আপনার কাছে CAD ফাইল থাকলে সেখান থেকে শুরু। না থাকলে লেআউট ড্রয়িং, ছবি আর মাপ থেকে আমাদের CAD ডিজাইন সার্ভিস প্রিন্টযোগ্য মডেল তৈরি করে।
2. স্কেল ঠিক করা: মডেল কোথায় রাখা হবে, টেবিলে না শোকেসে, সেটা দেখে স্কেল ঠিক হয়। খুব ছোট স্কেলে রেলিং বা সিঁড়ির মতো অংশ অতিরিক্ত সরু হয়ে যায়, তাই স্কেল আর ডিটেইলের ভারসাম্য দরকার।
3. অংশে ভাগ: সাইলো, পা, টিউব, টাওয়ার আলাদা আলাদা পার্টস হিসেবে প্রিন্ট হয়। এতে প্রতিটা অংশ নিজের রঙে প্রিন্ট করা যায় আর প্রিন্টের দিকও আলাদাভাবে ঠিক করা যায়।
4. হাতে অ্যাসেম্বলি: সিঁড়ি, রেলিং, প্ল্যাটফর্ম জুড়ে টাওয়ার দাঁড় করানো হয়, তারপর সব উপাদান এক বেসে বসে।

আমাদের FDM প্রিন্টারে এক টুকরোয় সর্বোচ্চ ৪০০ × ৪০০ × ৪০০ mm পর্যন্ত প্রিন্ট করা যায়; বড় বেস বা লম্বা কাঠামো হলে কয়েক অংশে ভাগ করা হয়। কীভাবে ভাগ করা হয় তা দেখতে পারেন বড় 3D প্রিন্ট অংশে ভাগ করার গাইড-এ। চলমান অংশ থাকলে 3D প্রিন্টেড গিয়ার ও মেকানিজম লেখাটাও কাজে লাগবে।

কী পাঠাবেন, কীভাবে প্রস্তুতি নেবেন

• ফাইল: FDM প্রিন্টের জন্য STL, 3MF, STEP, STP বা OBJ; CAD কাজের জন্য STEP, IGES, STL বা SLDPRT ফাইল থাকলে পাঠান।
• ড্রয়িং ও ছবি: ফাইল না থাকলে প্ল্যান্টের লেআউট, এলিভেশন ড্রয়িং বা বিভিন্ন দিক থেকে তোলা ছবি।
• কোন অংশ জরুরি: প্রবাহ বোঝানো, নাকি বাহ্যিক চেহারা, নাকি ভেতরের মেকানিজম, কোনটায় জোর দিতে চান।
• মাপ ও বেস: মডেল কতটা জায়গায় রাখা হবে, বেস কেমন চান।
• রং: কোম্পানির রঙের সাথে মিল রাখতে চাইলে আগে জানান; আলাদা রঙের অংশ প্রিন্টে রং ছাড়াই ভাগ বোঝানো যায়।
• ডিজাইনের মালিকানা: ক্লায়েন্টের ডিজাইন হলে আমরা ডিজাইনার হিসেবে ক্লায়েন্টকেই কৃতিত্ব দিই, যেমন ইঞ্জিন আর টাগবোটের ক্ষেত্রে।

অবকাঠামো ও প্রকৌশল মডেলের আরও উদাহরণ পাবেন ইঞ্জিনিয়ারিং ও অবকাঠামো স্কেল মডেল লেখায়, আর তেল-গ্যাস খাতের জন্য দেখুন অয়েল অ্যান্ড গ্যাস ট্রেনিং মডেল গাইড। আর্কিটেকচারাল মডেলের দিকটা আছে ঢাকায় আর্কিটেকচারাল স্কেল মডেল লেখায়।

সাধারণ প্রশ্ন (FAQ)

আমাদের প্ল্যান্টের CAD ফাইল নেই, তবুও কি মডেল বানানো যাবে?

হ্যাঁ। লেআউট ড্রয়িং, ছবি আর প্রধান মাপ পাঠালে CAD-এ মডেল তৈরি করে তারপর প্রিন্ট করা যায়। কতটা ডিটেইল রাখা হবে, সেটা ব্যবহার বুঝে আলোচনা করে ঠিক হয়।

স্কেল মডেলে কি চলমান অংশ রাখা যায়?

যায়। আমাদের ফ্ল্যাট-১২ ইঞ্জিন মডেলে হাতল ঘোরালে ক্র্যাঙ্কশ্যাফট আর ক্যামশ্যাফট ড্রাইভ ঘোরে। চলমান জোড়ায় নড়াচড়ার জায়গা রেখে ডিজাইন করতে হয়।

মডেল কি রং করতে হয়?

সবসময় নয়। ব্যাচিং প্ল্যান্ট আর টাগবোটের রং এসেছে আলাদা রঙে প্রিন্ট করা অংশ থেকে। বাড়তি স্যান্ডিং বা পেইন্টিং অনুরোধে আলোচনা করা যায়।

ঢাকার বাইরের প্রতিষ্ঠান কি অর্ডার দিতে পারে?

হ্যাঁ। ফাইল ও তথ্য অনলাইনে পাঠানো যায়, আর তৈরি মডেল কুরিয়ারে বাংলাদেশের যেকোনো জায়গায় পাঠানো হয়।

আপনার প্ল্যান্ট, মেশিন বা প্রজেক্ট টেবিলে আনতে চান? স্কেচ, মাপসহ ছবি বা 3D মডেল ফাইল পাঠান, আমরা কোটেশন তৈরি করে দেব। ফাইল থাকলে FDM 3D প্রিন্টিং কোটেশন নিন, ফাইল না থাকলে CAD ডিজাইনের কোটেশন চান। WhatsApp: 01884-502768। ওয়ার্কশপ: আফতাবনগর, ঢাকা।
