প্রিন্টারের চেয়ে বড় মডেল: বাংলাদেশে large format 3D printing গাইড

প্রতিটা 3D প্রিন্টারের একটা সীমা আছে: বিল্ড প্লেটের চেয়ে বড় কিছু এক বারে প্রিন্ট হয় না। তাহলে চার ফুট চওড়া একটা প্রেজেন্টেশন মডেল বা মানুষের সমান একটা প্রপ বানাবেন কীভাবে? বাংলাদেশে large format 3D printing নিয়ে খোঁজ করা অনেকের এটাই আসল প্রশ্ন: প্রিন্টারের চেয়ে বড় জিনিস বানাবেন কীভাবে? উত্তরটা সহজ শোনালেও এর পেছনে পরিকল্পনা লাগে: ভাগ করো, প্রিন্ট করো, জোড়া দাও।

ভিডিও: এই লেখার সাথে আমাদের ৩০ সেকেন্ডের ভিডিও “প্রিন্টারের চেয়ে বড়” দেখুন ভিডিও টিউটোরিয়াল পাতায়।

প্রিন্টারের মাপ বনাম মডেলের মাপ

PrototypeBD-র FDM 3D প্রিন্টিং পাতা অনুযায়ী বড় ফরম্যাটের প্রিন্টারে একটা একক পার্ট সর্বোচ্চ ৪০০ × ৪০০ × ৪০০ mm পর্যন্ত প্রিন্ট করা যায়। কোট টুল প্রতিটা পার্টস মেপে যে প্রিন্টারে আঁটে তার মধ্যে সবচেয়ে ছোটটায় দেয়, তাই ছোট পার্টস বড় মেশিনে যায় না।

এবার তুলনা করুন। ৪ ফুট মানে প্রায় ১২০০ mm-এর একটু বেশি। অর্থাৎ ৪ ফুট × ৪ ফুট একটা মডেল প্রতিটা দিকে ৪০০ mm বেডের প্রায় তিন গুণ। এক টুকরোয় এটা কোনো ডেস্কটপ বা বড় ফরম্যাটের FDM প্রিন্টারেই আঁটবে না। তাই বড় মডেলে প্রশ্নটা “কোন প্রিন্টার” না, “কীভাবে ভাগ করব”।

তিন ধাপ: ভাগ করো, প্রিন্ট করো, জোড়া দাও

০১ · CAD-এ অংশে ভাগ

প্রিন্ট শুরুর আগেই পুরো মডেলকে CAD-এ এমনভাবে ভাগ করতে হয় যাতে প্রতিটা অংশ প্রিন্টারের মাপের মধ্যে আঁটে। ভাগের রেখা কোথায় পড়বে, সেটাও আগে থেকে ভাবতে হয়:

• যেখানে স্বাভাবিক রেখা আছে, যেমন রাস্তার কিনারা বা ভবনের কোনা, সেখানে জোড়া কম চোখে পড়ে।
• জোড়ার জায়গায় মেলানোর ব্যবস্থা, যেমন খাঁজ বা লোকেটিং পিন, অংশগুলো সঠিক অবস্থানে বসাতে সাহায্য করে।
• সরু বা ভঙ্গুর অংশের ঠিক মাঝখান দিয়ে কাটা এড়ানো ভালো।

০২ · প্রতিটা অংশ আলাদা প্রিন্ট

প্রতিটা অংশ প্রিন্টারের মাপের মধ্যে আলাদাভাবে প্রিন্ট হয়। এর একটা বাড়তি সুবিধা আছে: কোনো একটা অংশ ঠিক না এলে শুধু সেটাই আবার প্রিন্ট করা যায়, পুরো মডেল না।

০৩ · মিলিয়ে জোড়া, তারপর ফিনিশ

সব অংশ মিলিয়ে জোড়া দেওয়ার পর আসে ফিনিশের কাজ: রং, ল্যান্ডস্কেপ, ছোট ডিটেইল আর চূড়ান্ত অ্যাসেম্বলি। মনে রাখবেন, কোট টুল থেকে দেওয়া সাধারণ অর্ডারে বড় জিনিস অংশে ভাগ করে প্রিন্ট হয় এবং ডেলিভারির পর আপনি নিজে জোড়া দেন। পুরো ডিজাইন, জোড়া আর ফিনিশসহ প্রজেক্ট হলে সেটা আলাদা করে আলোচনা করতে হয়, যেমন নিচের প্রজেক্টে হয়েছে।

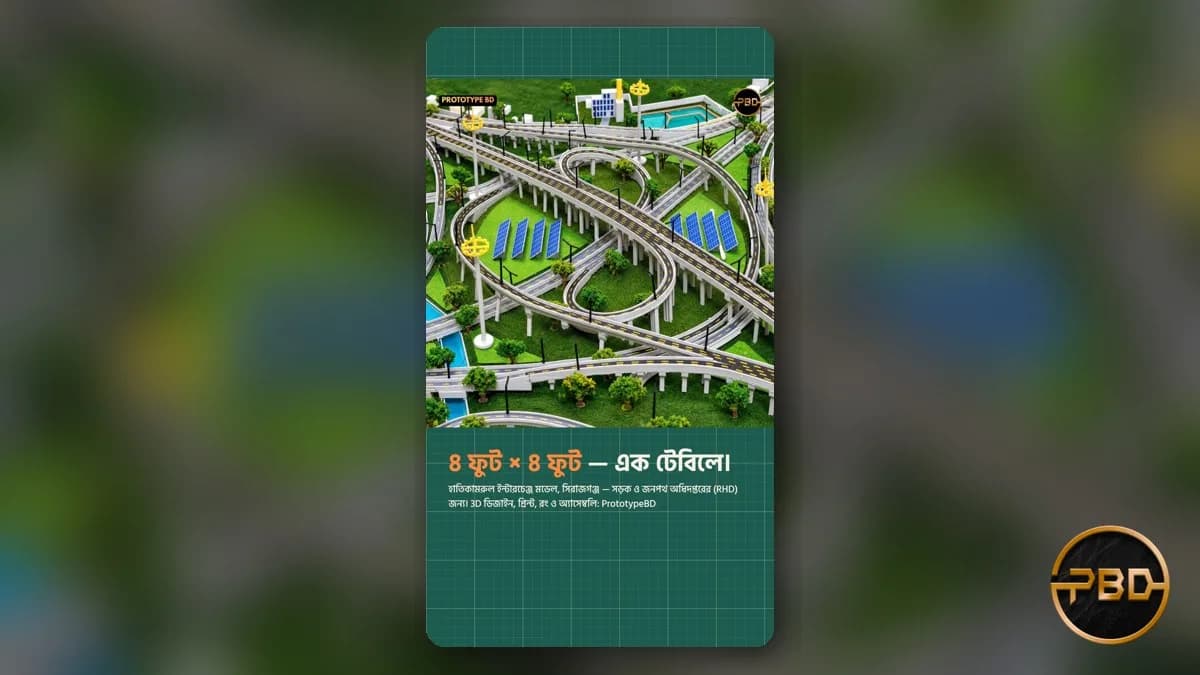

আসল প্রজেক্ট: হাতিকামরুল ইন্টারচেঞ্জ, ৪ ফুট × ৪ ফুট

সিরাজগঞ্জের হাতিকামরুল ইন্টারচেঞ্জ একটা মডিফাইড ক্লোভারলিফ, যেখানে ঢাকা থেকে আসা রাস্তা দেশের উত্তর ও উত্তর-পশ্চিমের রাস্তার সাথে মেলে। সড়ক ও জনপথ অধিদপ্তর (RHD) এর একটা প্রেজেন্টেশন মডেল চেয়েছিল, পোস্ট অনুযায়ী যার মাপ ৪ ফুট × ৪ ফুট। হাতিকামরুল ইন্টারচেঞ্জ স্কেল মডেলটা সেপ্টেম্বর ২০২৬-এ সম্পন্ন হয়।

পুরো কাজ এক ওয়ার্কশপে

প্রথম CAD লাইন থেকে শেষ গাছ পর্যন্ত কাজ করেছে PrototypeBD: 3D ডিজাইন, 3D প্রিন্টিং, ফিনিশিং, রং, ডিটেইলিং, ল্যান্ডস্কেপিং আর চূড়ান্ত অ্যাসেম্বলি।

মডেলে যা আছে

• মূল রোড নেটওয়ার্ক: প্রধান ক্যারেজওয়ে, দুটো লুপ র‍্যাম্প, সরু পিলারের সারির ওপর ফ্লাইওভার আর সংযোগকারী স্লিপ রোড;
• হালকা ধূসর রঙে প্রিন্ট করা র‍্যাম্প, হলুদ লেন মার্কিং;
• আলাদা আলাদা প্রিন্টেড পিলারের ওপর দাঁড়ানো উঁচু ডেক;
• চারপাশে জলাশয়, পুকুরসহ একটা সার্ভিস বিল্ডিং, লুপের ভেতরে সোলার প্যানেলের সারি, ল্যাম্পপোস্ট, গাছ আর আঁকাবাঁকা নদীর ধারে গ্রামের ঘরবাড়ি।

একটা ছবিতে ল্যান্ডস্কেপে বসানোর আগে শুধু প্রিন্ট করা রোড নেটওয়ার্ক দেখা যায়, যা থেকে বোঝা যায় মডেলের কতটা অংশ প্রিন্টেড কাঠামো। এত বড় মডেলের একটাই কাজ: একটা ঘরভর্তি মানুষ যেন কোনো ড্রয়িং না খুলেই বুঝতে পারেন জংশনের ভেতর দিয়ে গাড়ি কীভাবে চলে।

এ ধরনের অবকাঠামো মডেল নিয়ে আরও পড়ুন ইঞ্জিনিয়ারিং ও অবকাঠামো স্কেল মডেল আর ইন্ডাস্ট্রিয়াল প্ল্যান্ট স্কেল মডেল লেখায়।

বড় মডেলের জন্য কী পাঠাবেন

1. চূড়ান্ত মাপ: মডেল বা বেস কত বড় হবে, দৈর্ঘ্য × প্রস্থ × উচ্চতা, ফুট বা mm-এ। ভিডিওর কথাটাই আসল: মডেল বড়? আগে মাপটা বলুন।
2. স্কেল: আর্কিটেকচার বা অবকাঠামো মডেল হলে কোন স্কেলে।
3. ফাইল: 3D মডেল থাকলে STL, 3MF, STEP, STP বা OBJ; শুধু ড্রয়িং বা প্ল্যান থাকলে সেগুলো। মডেল বানানো বা অংশে ভাগ করার কাজের জন্য আমাদের CAD ডিজাইন সার্ভিস দেখুন।
4. কাজের পরিধি: শুধু প্রিন্টেড অংশ চান, নাকি রং, ল্যান্ডস্কেপ ও অ্যাসেম্বলিসহ সম্পূর্ণ মডেল।
5. পরিবহন: মডেল কোথায় যাবে; বড় মডেল সরানো ও প্যাকিং আগে থেকে ভাবা দরকার।

বড় বেস বা কনট্যুর ল্যান্ডস্কেপের জন্য CNC কাটিংয়ের কথাও ভাবতে পারেন। দেখুন কনট্যুর সাইট মডেল: CNC ও 3D প্রিন্ট আর ঢাকায় আর্কিটেকচারাল স্কেল মডেল।

সাধারণ প্রশ্ন (FAQ)

3D প্রিন্টারে সর্বোচ্চ কত বড় প্রিন্ট করা যায়?

PrototypeBD-র FDM পাতা অনুযায়ী একটা একক পার্ট সর্বোচ্চ ৪০০ × ৪০০ × ৪০০ mm। এর চেয়ে বড় জিনিস অংশে ভাগ করে প্রিন্ট করা হয়।

অংশে ভাগ করা মডেলে কি জোড়া দেখা যায়?

ভাগের রেখা কোথায় পড়বে, তা পরিকল্পনা করে স্বাভাবিক কিনারায় রাখলে জোড়া কম চোখে পড়ে। রং ও ফিনিশের কাজও জোড়াকে আড়াল করতে সাহায্য করে।

জোড়া দেওয়ার কাজ কি আপনারা করেন?

কোট টুলের সাধারণ অর্ডারে অংশগুলো আলাদা পাঠানো হয়, জোড়া আপনি দেন। সম্পূর্ণ মডেলের প্রজেক্টে ডিজাইন থেকে অ্যাসেম্বলি পর্যন্ত কাজ নিয়ে আলাদা আলোচনা করা হয়।

ঢাকার বাইরের প্রজেক্টের জন্য বড় মডেল করা যায়?

হাতিকামরুল ইন্টারচেঞ্জ নিজেই সিরাজগঞ্জের প্রজেক্ট। সারা বাংলাদেশে কুরিয়ার ডেলিভারি আছে, তবে বড় মডেলের পরিবহন নিয়ে আগে কথা বলে নেওয়া ভালো।

মডেল বড়? সমস্যা নেই, আগে মাপটা বলুন। আপনার প্রজেক্টের স্কেচ, মাপসহ ছবি অথবা 3D মডেল ফাইল পাঠান, আমরা কোটেশন তৈরি করে দেব। ফাইল থাকলে 3D প্রিন্ট কোটেশন, ডিজাইন লাগলে CAD ডিজাইন কোটেশন পাতা দেখুন, অথবা WhatsApp করুন 01884-502768 নম্বরে। আমাদের ওয়ার্কশপ আফতাবনগর, ঢাকায়।
