মোল্ডের আগে প্রোটোটাইপ: বাংলাদেশে product prototyping 3D প্রিন্টে
মোল্ডে বড় বিনিয়োগের আগে প্রোডাক্ট হাতে ধরে যাচাই করুন। ফ্যান প্রোটোটাইপের উদাহরণসহ বাংলাদেশে product prototyping-এর ধাপ ও প্রস্তুতি জানুন, স্কেচ পাঠান।

মোল্ড, প্রোডাকশন, লঞ্চ—একটা নতুন প্রোডাক্টের প্রতিটা ধাপেই বড় বিনিয়োগ। কিন্তু ডিজাইনের ভুলটা যদি ধরা পড়ে মোল্ড বানানোর পরে? বড় বিনিয়োগের আগে হাতে ধরে দেখবেন না? Product prototyping Bangladesh-এ এখন 3D প্রিন্টিং দিয়ে সহজ: মোল্ডের আগেই প্রোডাক্টের প্রথম কাজের ভার্সন হাতে নিয়ে পরীক্ষা করা যায়।
ভিডিও: এই লেখার সাথে আমাদের ৩০ সেকেন্ডের ভিডিও “লঞ্চের আগে হাতে” দেখুন ভিডিও টিউটোরিয়াল পাতায়।
মোল্ডের পরে ভুল ধরা পড়লে কী হয়
ইনজেকশন মোল্ডিং প্লাস্টিক প্রোডাক্ট বানানোর প্রচলিত উপায়, কিন্তু মোল্ড একবার তৈরি হলে আকার বদলানো কঠিন, সময়ও লাগে। স্ক্রিনে বা রেন্ডারে যে ডিজাইন নিখুঁত লাগছিল, বাস্তবে তার কিছু সমস্যা প্রায়ই বেরিয়ে আসে:
- ভেতরের মোটর, ব্যাটারি বা সার্কিট বোর্ড ঠিকমতো জায়গা পাচ্ছে না;
- দুই অংশের জোড়া মিলছে না, বা স্ক্রু বস ভুল জায়গায়;
- হাতে ধরতে অস্বস্তিকর—খুব ভারী মনে হয়, কোণ ধারালো, গ্রিপ পিছলে যায়;
- দেখতে রেন্ডারের মতো লাগছে না—অনুপাত ভিন্ন, রং বা টেক্সচার মানাচ্ছে না;
- যে কাজের জন্য বানানো, সেটাই ঠিকমতো হচ্ছে না—যেমন ফ্যানের বাতাস কম।
এই প্রতিটা সমস্যা মোল্ডের আগে ধরা পড়লে সমাধান হলো শুধু CAD ফাইল বদলে আরেকটা প্রিন্ট। পরে ধরা পড়লে বিষয়টা অনেক জটিল।
বাস্তব প্রজেক্ট: কাস্টম রিচার্জেবল ফ্যান প্রোটোটাইপ
ভিডিওতে যে ফ্যানটা দেখা যায়, সেটা আমাদের পোর্টফোলিওর কাস্টম রিচার্জেবল ফ্যান প্রোটোটাইপ (এপ্রিল ২০২৫)। একজন ক্লায়েন্ট তাঁর নির্দিষ্ট প্রয়োজন অনুযায়ী একটা রিচার্জেবল ফ্যানের প্রোটোটাইপ চেয়েছিলেন। PrototypeBD পার্টসগুলো ডিজাইন করেছে, FDM-এ 3D প্রিন্ট করেছে, আর অ্যাসেম্বল করে দিয়েছে, যাতে ফ্যানটা একটা চালু প্রোডাক্টের মতো পরীক্ষা করা যায়।
প্রিন্ট করা পার্টস
- বাঁকানো ব্লেড আর মাঝখানে হাবসহ পাঁচ ব্লেডের একটা রোটর;
- বাতাস চলাচলের স্লটসহ দুটো ভেন্টিলেটেড মোটর কেজ;
- দুটো বাইরের হাউজিং—একটা গোলাকার-বর্গ, আরেকটা অষ্টভুজ।

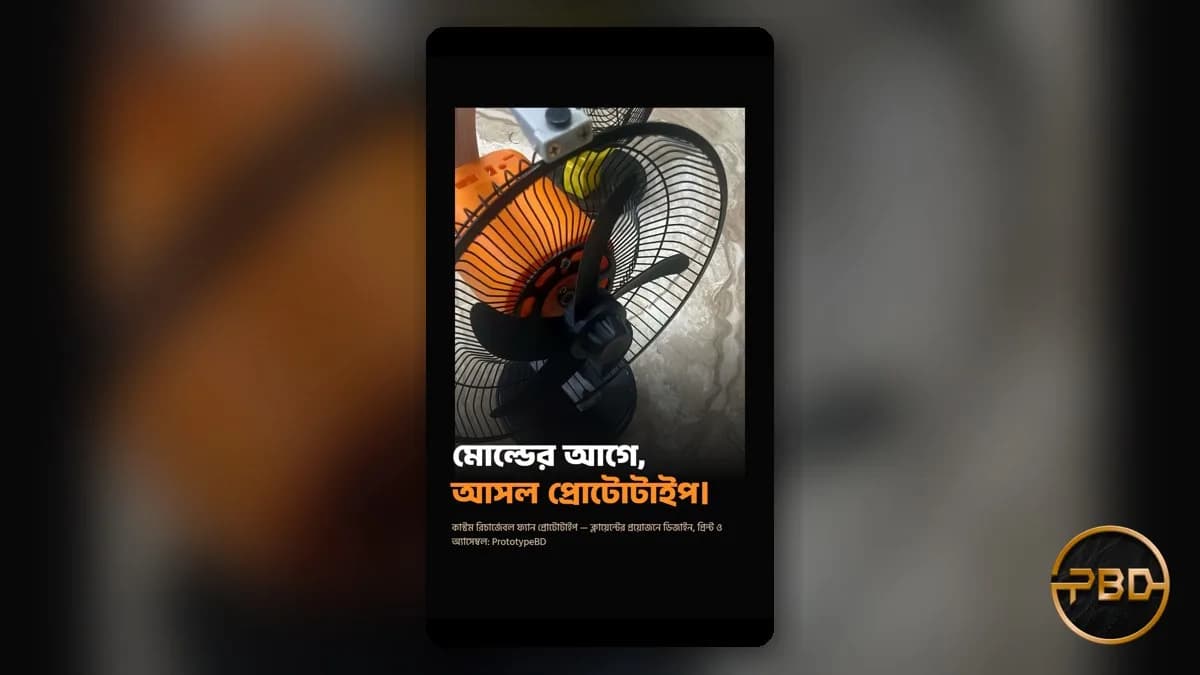

সবগুলো পার্টস কালো আর কমলা রঙে। শেষ ছবিতে প্রিন্ট করা রোটর আর কমলা মোটর হাউজিং একটা স্ট্যান্ডের ওপর তারের গার্ডের পেছনে বসানো।
এই প্রোটোটাইপ দিয়ে কী যাচাই হলো
পোর্টফোলিও পোস্ট অনুযায়ী, এমন একটা প্রোটোটাইপ দিয়ে ক্লায়েন্ট মোল্ডে বিনিয়োগের আগেই তিনটা জিনিস পরীক্ষা করতে পারেন: বাতাস কেমন আসে, মোটর আর ব্যাটারির চারপাশে পার্টস ঠিকমতো বসে কি না, আর প্রোডাক্টটা দেখতে কেমন। দুটো আলাদা আকারের হাউজিং থাকায় দুটো ডিজাইন পাশাপাশি তুলনাও করা যায়।
সবচেয়ে কঠিন অংশ ব্লেড: পাতলা, বাঁকানো, আর ঘোরার সময় ব্যালান্সড থাকতে হয়। প্রিন্ট করা হলে ব্লেডের কোণ বা সংখ্যা বদলে আবার দ্রুত পরীক্ষা করা যায়—মোল্ডে যা সহজ নয়।
প্রোটোটাইপিংয়ের তিন ধাপ: ডিজাইন, প্রিন্ট, টেস্ট
১. ডিজাইন
আপনার স্কেচ, রেফারেন্স বা প্রয়োজনের বিবরণ থেকে CAD ডিজাইন সার্ভিস প্রতিটা পার্টসের 3D মডেল তৈরি করে। ভেতরের কম্পোনেন্টের মাপ—মোটর, ব্যাটারি, বোর্ড, সুইচ—শুরুতেই নিলে হাউজিং সেগুলোর চারপাশে ঠিকভাবে ডিজাইন করা যায়। ফাইল STEP, IGES, STL বা SLDPRT ফরম্যাটে পাওয়া যায়, যা পরে মোল্ড ডিজাইনারের কাছেও নেওয়া যায়।
২. প্রিন্ট
FDM 3D প্রিন্টিং-এ প্রতিটা পার্টস আলাদা প্রিন্ট হয়। প্রথম রাউন্ডে PLA-তে আকার আর ফিট দেখা যায়; কাজের চাপ বা তাপ থাকলে PETG, ABS বা ASA-তে পরের ভার্সন। এক পিসে সর্বোচ্চ 400 × 400 × 400 mm পর্যন্ত পার্টস প্রিন্ট করা যায়।
৩. অ্যাসেম্বল ও টেস্ট
পার্টস জোড়া দিয়ে আসল কম্পোনেন্ট বসিয়ে ব্যবহার করে দেখুন। কী কাজ করছে আর কী বদলাতে হবে, তার তালিকা করুন। তারপর CAD-এ পরিবর্তন, আবার প্রিন্ট। দু-তিনটা রাউন্ডের পর যে ডিজাইন দাঁড়ায়, সেটা নিয়েই মোল্ডে যাওয়া অনেক বেশি আত্মবিশ্বাসের কাজ।
ইলেকট্রনিক প্রোডাক্টের কেসিং নিয়ে বিস্তারিত পড়ুন কাস্টম ইলেকট্রনিক্স এনক্লোজার লেখায়। স্কেচ থেকে প্রোফাইল তৈরির উদাহরণ—যেমন Bajaj Bangladesh Ltd.-এর বোতল প্রোটোটাইপ—দেখুন স্কেচ থেকে 3D মডেল লেখায়।
প্রোটোটাইপের পর: অল্প পরিমাণে ব্যাচ
সব প্রোডাক্টের শুরুতেই মোল্ড দরকার হয় না। বাজার যাচাই, ডেমো ইউনিট বা প্রথম কিছু গ্রাহকের জন্য অল্প পরিমাণে পার্টস 3D প্রিন্টে বানানো যায়। একই ফাইল থেকে প্রিন্ট হওয়ায় প্রতিটা পিস একই আকারের থাকে। কোন ক্ষেত্রে এটা যুক্তিসঙ্গত, তা নিয়ে আলোচনা আছে ব্যাচ 3D প্রিন্টিং: অল্প পরিমাণ উৎপাদন লেখায়। আরও প্রোটোটাইপের উদাহরণ পাবেন প্রোডাক্ট প্রোটোটাইপিং উদাহরণ লেখায়।
প্রোটোটাইপের জন্য কী পাঠাবেন
- আইডিয়ার বিবরণ — প্রোডাক্টটা কী করবে, কারা ব্যবহার করবে।
- স্কেচ বা রেফারেন্স — হাতে আঁকা স্কেচ, পছন্দের অনুরূপ প্রোডাক্টের ছবি।
- ভেতরের কম্পোনেন্ট — মোটর, ব্যাটারি, বোর্ড, ডিসপ্লের মডেল ও মাপ।
- 3D ফাইল — থাকলে STL, 3MF, STEP, STP বা OBJ।
- কী যাচাই করতে চান — শুধু দেখতে কেমন, নাকি ফিট, নাকি কাজ।
- পরিমাণ — একটা প্রোটোটাইপ, নাকি তুলনার জন্য কয়েকটা ভার্সন।
সাধারণ প্রশ্ন (FAQ)
প্রোটোটাইপ আর ফাইনাল প্রোডাক্ট কি একই রকম হবে?
আকার আর ফিট একই ফাইল থেকে আসে, কিন্তু ম্যাটেরিয়াল ও সারফেস মোল্ড করা প্লাস্টিকের থেকে আলাদা হতে পারে। FDM প্রিন্টে লেয়ার লাইন দেখা যায়। প্রোটোটাইপের কাজ হলো ডিজাইন যাচাই করা।
শুধু আইডিয়া আছে, কোনো ডিজাইন নেই—শুরু করা যাবে?
যাবে। স্কেচ আর বিবরণ থেকে CAD ডিজাইন দিয়ে শুরু হয়, ফ্যান প্রজেক্টে যেমন ক্লায়েন্টের প্রয়োজন থেকে পার্টস ডিজাইন করা হয়েছিল।
প্রোটোটাইপ কি অ্যাসেম্বল করে দেওয়া হয়?
অনুরোধে অ্যাসেম্বলি ও পেইন্টিং করা যায়। ফ্যান প্রোটোটাইপটিও ডিজাইন, প্রিন্ট আর অ্যাসেম্বল করে দেওয়া হয়েছিল।
প্রোটোটাইপের জন্য কোন ম্যাটেরিয়াল ভালো?
শুধু আকার আর ফিট দেখতে PLA সাধারণত যথেষ্ট। প্রোটোটাইপকে যদি চাপ, পানি, রোদ বা তাপ সহ্য করতে হয়, তাহলে PETG, ABS বা ASA বিবেচনা করা হয়; ব্যবহার জানালে আমরা আলোচনা করে ঠিক করি।
আপনার প্রোডাক্টের প্রথম ভার্সন তৈরি হোক মোল্ডের আগেই। স্কেচ, মাপসহ ছবি বা 3D মডেল ফাইল পাঠান—ডিজাইনের জন্য CAD ডিজাইন কোটেশন, আর প্রিন্টের জন্য প্রোটোটাইপ 3D প্রিন্টিং কোটেশন পেজে। WhatsApp: 01884-502768। আমাদের ওয়ার্কশপ আফতাবনগর, ঢাকায়।
