সার্কিটের জন্য কাস্টম কেসিং: বাংলাদেশে 3D printed enclosure ডিজাইন ও প্রিন্ট

বোর্ড কাজ করছে, কোড ঠিক আছে, সেন্সর ডেটা দিচ্ছে—সার্কিট তৈরি, কিন্তু কেসিং কোথায়? খোলা বোর্ড নিয়ে ক্লায়েন্ট ডেমো বা ব্যবহারকারীর হাতে দেওয়া চলে না। বাংলাদেশে একটা 3D printed enclosure ঠিক আপনার বোর্ডের মাপে তৈরি হয়, যাতে প্রজেক্টটা একটা আসল ডিভাইসের মতো দেখায় আর কাজ করে।

ভিডিও: এই লেখার সাথে আমাদের ৩০ সেকেন্ডের ভিডিও “সার্কিটের ঘর” দেখুন ভিডিও টিউটোরিয়াল পাতায়।

খোলা বোর্ডে কেন ডেমো চলে না

Arduino বা অন্য মাইক্রোকন্ট্রোলার বোর্ডে বানানো প্রজেক্ট ল্যাবের টেবিলে ভালোই চলে। কিন্তু বাইরে নিয়ে গেলেই সমস্যা শুরু:

• খোলা কম্পোনেন্ট — তার আলগা হয়ে যায়, পিন বেঁকে যায়;
• ধুলো আর ছোঁয়া — বোর্ডে ধুলো জমে, হাতের ছোঁয়ায় শর্ট সার্কিটের ঝুঁকি;
• ধরা অস্বস্তিকর — ব্যাটারি, ডিসপ্লে আর বোর্ড আলাদা আলাদা ঝুলে থাকে;
• দেখতে অসম্পূর্ণ — ক্লায়েন্ট বা জুরির কাছে এটা “এখনো চলছে” কাজ মনে হয়।

ক্লায়েন্ট বা ব্যবহারকারীর হাতে দেওয়ার আগে সার্কিটের একটা শরীর দরকার। বাজারের রেডিমেড প্লাস্টিক বক্স সহজ সমাধান মনে হলেও তাতে ডিসপ্লে, বাটন, পোর্ট আর সেন্সরের জন্য ছিদ্র নিজে কাটতে হয়, আর আকারটাও প্রোডাক্টের মতো হয় না। কাস্টম এনক্লোজার বানানো হয় শুরু থেকেই আপনার বোর্ড আর ব্যবহারের ধরন মাথায় রেখে।

বাস্তব প্রজেক্ট: আইডি কার্ড ভেরিফিকেশন ডিভাইসের এনক্লোজার

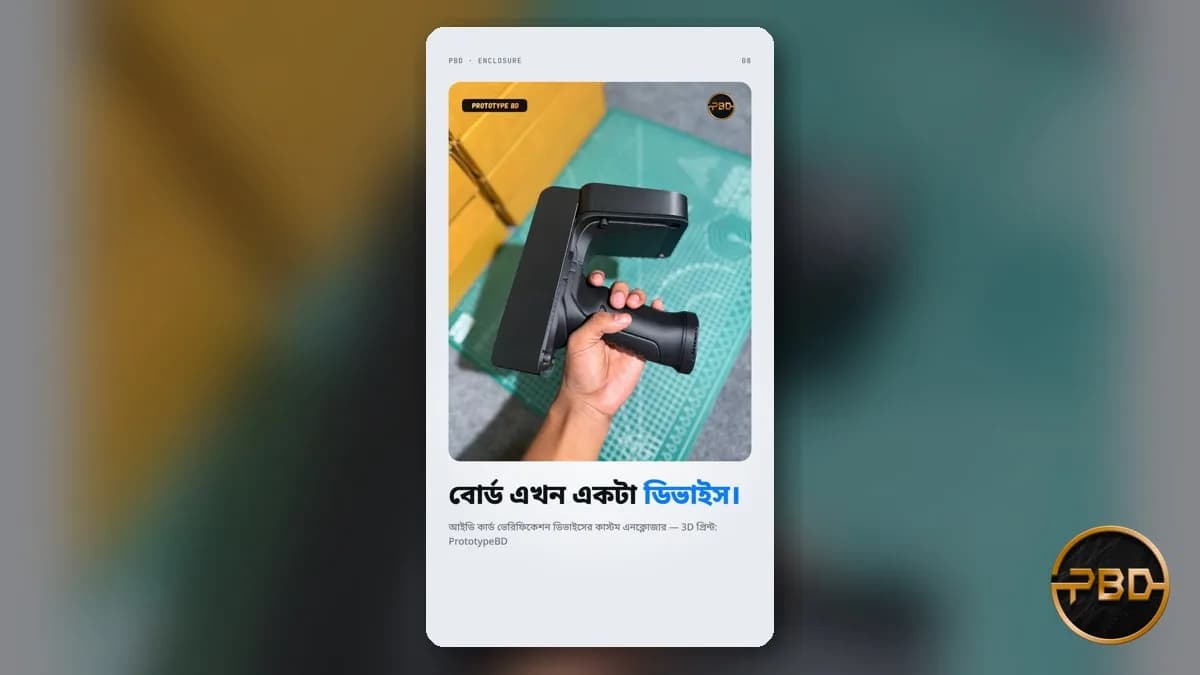

ভিডিওতে যে কালো ডিভাইসটা দেখা যায়, সেটা আমাদের পোর্টফোলিওর হ্যান্ডহেল্ড আইডি কার্ড ভেরিফিকেশন ডিভাইসের কাস্টম এনক্লোজার (জুলাই ২০২৬)। এটা পুরোপুরি কাস্টম একটা শেল, আকার স্ক্যানার গানের মতো: অপারেটর গ্রিপ ধরে কার্ডটা স্ক্যান ফেসের সামনে ধরেন। FDM-এ ম্যাট কালো ফিনিশে প্রিন্ট করা।

যেসব ফিচার শেলেই আছে

• শেষে রিবওয়ালা, হাতের আকারে বাঁকানো পিস্তল গ্রিপ;
• ওপরের দিকে স্ক্রিনের মাপে কাটা আয়তাকার ডিসপ্লে উইন্ডো;
• তিনটা ইন্ডিকেটর হোল, শেলেই প্রিন্ট করা লেবেল: Power, Scan আর Buzzer;
• সমতল স্ক্যান ফেসে উঁচু করে প্রিন্ট করা ওয়্যারলেস চিহ্ন আর “ID Card Verification” লেখা;
• ভেতরে স্ক্রু বস, যাতে শেলটা ইলেকট্রনিক্সের চারপাশে বন্ধ করা যায়।

কেন প্রিন্ট করা এনক্লোজার

পোর্টফোলিও পোস্টে যেমন বলা আছে, এই পর্যায়ের ডিভাইসের জন্য প্রিন্ট করা শেল ইনজেকশন মোল্ডের খরচ ছাড়াই একটা পরিচ্ছন্ন, পেশাদার বডি দেয়। লেখা আর চিহ্ন পার্টসের মধ্যেই মডেল করা, তাই খুলে যাওয়ার মতো কোনো স্টিকার নেই। প্রথমবার হাতে ধরে পরীক্ষার পর গ্রিপের আকারও বদলানো যায়। সারাদিন হাতে ধরে রাখার পার্টসে ম্যাট কালো ফিনিশ মানানসই।

বোর্ডের মাপে শেল ডিজাইন: যা খেয়াল রাখতে হয়

ভেতরের লেআউট

এনক্লোজার ডিজাইনের শুরু ভেতর থেকে। বোর্ডের দৈর্ঘ্য-প্রস্থ, মাউন্টিং হোলের অবস্থান, সবচেয়ে উঁচু কম্পোনেন্টের উচ্চতা, ব্যাটারির মাপ আর তারের রাস্তা—এসব থেকে ভেতরের জায়গা ঠিক হয়। বোর্ড স্ক্রু দিয়ে আটকানোর জন্য স্ট্যান্ডঅফ বা বস দেওয়া হয়।

বোর্ডের সাথে শেলের দেয়ালের মাঝে একটু জায়গা রাখা ভালো, যাতে তার আর কানেক্টর চাপ না খায় আর পরে বোর্ড খুলে মেরামত বা আপগ্রেড করা যায়। বোর্ডের নিজস্ব STEP মডেল থাকলে সেটা CAD-এ বসিয়ে শেল ডিজাইন করলে ভুলের সুযোগ কমে।

খোলা জায়গা ও ইন্টারফেস

• ডিসপ্লে উইন্ডো স্ক্রিনের দৃশ্যমান অংশের মাপে;
• USB, চার্জিং বা অন্য পোর্টের জন্য কাটআউট, যাতে কেবল সহজে ঢোকে;
• বাটন, সুইচ, LED ইন্ডিকেটর আর বাজারের জন্য ছিদ্র;
• সেন্সর বা অ্যান্টেনার সামনে বাধা না রাখা।

বাতাস চলাচল ও তাপ

বোর্ড, মোটর ড্রাইভার বা পাওয়ার কম্পোনেন্ট গরম হলে ভেন্ট স্লট রাখতে হয়। ম্যাটেরিয়ালও সেই অনুযায়ী: ঘরের ভেতরে, কম তাপের ডিভাইসে PLA চলে; বেশি তাপের হাউজিংয়ে ABS; বাইরে রোদে থাকা ডিভাইসে ASA, যা রোদে হলদে বা ভঙ্গুর হয় না; আর পানির সংস্পর্শে বা ফাংশনাল পার্টসে PETG।

খোলা ও বন্ধ করা

শেল সাধারণত দুই বা তার বেশি অংশে ভাগ করা হয়। স্ক্রু, স্ন্যাপ-ফিট বা স্লাইডিং ঢাকনা—কোনটা হবে, তা নির্ভর করে কতবার খুলতে হবে তার ওপর। মিলে যাওয়ার মতো অংশে সাধারণত প্রায় 0.1 mm ক্লিয়ারেন্স রাখা হয় (ম্যাটেরিয়াল ও প্রিন্টার অনুযায়ী 0.1–0.3 mm)। বিস্তারিত পড়ুন টলারেন্স ও ফিট গাইড আর 3D প্রিন্টের জন্য ডিজাইন চেকলিস্ট-এ।

এনক্লোজারের জন্য কী পাঠাবেন

1. বোর্ডের মাপ বা CAD — বোর্ডের STEP ফাইল থাকলে সবচেয়ে ভালো; না থাকলে দৈর্ঘ্য, প্রস্থ, উচ্চতা আর মাউন্টিং হোলের অবস্থান।
2. কম্পোনেন্টের তালিকা — ডিসপ্লে, বাটন, LED, পোর্ট, ব্যাটারি, সেন্সর—প্রতিটার মাপ আর কোন দিকে থাকবে।
3. স্কেচ বা রেফারেন্স — ডিভাইসটা দেখতে কেমন চান; হাতে ধরার, দেয়ালে লাগানোর নাকি টেবিলে রাখার।
4. লেখা ও লোগো — শেলে কোন লেবেল বা চিহ্ন প্রিন্ট হবে।
5. ব্যবহারের পরিবেশ — ঘরে, বাইরে, তাপ বা পানির কাছে।
6. পরিমাণ — একটা প্রোটোটাইপ, নাকি কয়েকটা ইউনিট।

নিজের ডিজাইন করা STL বা 3MF থাকলে সরাসরি FDM 3D প্রিন্টিং কোটেশন পেজে আপলোড করুন। ডিজাইন করাতে হলে CAD ডিজাইন সার্ভিস-এ বোর্ডের তথ্য পাঠান। এনক্লোজার নিয়ে আমাদের আগের লেখা 3D প্রিন্টেড ইলেকট্রনিক্স এনক্লোজার আর প্রোডাক্ট পর্যায়ে নেওয়ার জন্য মোল্ডের আগে প্রোডাক্ট প্রোটোটাইপ লেখাও দেখতে পারেন।

সাধারণ প্রশ্ন (FAQ)

Arduino প্রজেক্টের জন্য কাস্টম কেসিং বানানো যায়?

যায়। বোর্ড আর কম্পোনেন্টের মাপ পাঠালে সেই অনুযায়ী শেল ডিজাইন ও প্রিন্ট করা হয়। (ভিডিওতে Arduino Uno-র ছবিটি শুধু রেফারেন্স হিসেবে ব্যবহৃত।)

এনক্লোজারে লেখা বা লোগো দেওয়া যায়?

যায়। আইডি কার্ড ডিভাইসের মতো Power, Scan, Buzzer লেবেল বা লোগো শেলের মধ্যেই উঁচু বা খোদাই করে মডেল করা যায়, আলাদা স্টিকার লাগে না।

প্রিন্ট করা এনক্লোজার কি আসল প্রোডাক্টে ব্যবহার করা যায়?

প্রোটোটাইপ, ডেমো আর অল্প পরিমাণের ডিভাইসে প্রিন্ট করা শেল ব্যবহার হয়। বড় পরিমাণে উৎপাদনের আগে এটা দিয়ে ডিজাইন যাচাই করে নেওয়া যায়।

কোন রঙে প্রিন্ট করা যায়?

আমাদের শেলফে থাকা ফিলামেন্টের রং থেকে বেছে নেওয়া যায়; ম্যাট কালো, সাদা বা অন্য রং নিয়ে অর্ডারের সময় আলোচনা করুন।

আপনার বোর্ডের জন্য একটা শরীর বানাই? বোর্ডের মাপ, CAD ফাইল, স্কেচ বা মাপসহ ছবি পাঠান—এনক্লোজার 3D প্রিন্টিং কোটেশন অথবা এনক্লোজার CAD ডিজাইন কোটেশন পেজে, কিংবা WhatsApp 01884-502768 নম্বরে। আমাদের ওয়ার্কশপ আফতাবনগর, ঢাকায়।
