3D প্রিন্টিং টলারেন্স ও ফিট: ডিজাইনে ঠিক, তবু পার্টস কেন আটকায়?

CAD-এ দুটি অংশের মাপ হুবহু এক, স্ক্রিনে সব নিখুঁত; অথচ প্রিন্ট হাতে নিয়ে দেখা গেল একটা আরেকটার ভেতরে ঢুকছে না, বা ঢুকলেও নড়বড় করছে। 3D printing tolerance fit নিয়ে বাংলাদেশে যাঁরা খোঁজেন, তাঁদের বেশিরভাগই এই অভিজ্ঞতা থেকে আসেন। ডিজাইনে ঠিক, তবু পার্টস ফিট হয় না কেন? এই লেখায় কারণগুলো, ক্লিয়ারেন্স ভাবার উপায় আর আমাদের ওয়ার্কশপের যাচাই পদ্ধতি দেখাব।

ভিডিও: এই লেখার সাথে আমাদের ৩০ সেকেন্ডের ভিডিও “ফিটের হিসাব” দেখুন ভিডিও টিউটোরিয়াল পাতায়।

স্ক্রিনে মাপ নিখুঁত, প্রিন্টে বাস্তবতা আলাদা

CAD সফটওয়্যারে একটা পিন আর তার হোল একই মাপের আঁকলে সফটওয়্যারের চোখে সেগুলো পুরোপুরি মিলে যায়। কিন্তু প্রিন্টার একটা বাস্তব যন্ত্র, আর ম্যাটেরিয়াল একটা বাস্তব পদার্থ। কয়েকটা জিনিস মিলে প্রিন্ট করা মাপে সামান্য পার্থক্য আনতে পারে:

• লেয়ার: পার্টস লেয়ার ধরে তৈরি হয়, তাই বাঁকা বা কোণাকুনি সারফেসে সূক্ষ্ম ধাপ থাকে।
• ম্যাটেরিয়ালের সংকোচন: গরম প্লাস্টিক ঠান্ডা হওয়ার সময় একটু সংকুচিত হয়, আর একেক ম্যাটেরিয়ালের আচরণ একেক রকম।
• প্রিন্টারের আচরণ: নজল থেকে বের হওয়া লাইনের প্রস্থ, প্রিন্টের গতি আর ঠান্ডা হওয়ার ধরন কিনারার মাপে প্রভাব ফেলে।
• হোলের ধরন: FDM-এ ছোট হোল প্রায়ই সামান্য ছোট আসে, তাই একদম নিখুঁত ফিট লাগলে পরে ড্রিল বা রিম করে নেওয়া হয়।

ফলাফল: যে দুটি অংশ স্ক্রিনে শূন্য ফাঁকে মিলেছিল, প্রিন্টে সেগুলো আটকে যায়। কোন দিকে প্রিন্ট হচ্ছে তাও মাপে প্রভাব ফেলে; সেটা নিয়ে পড়ুন প্রিন্ট ওরিয়েন্টেশন ও সাপোর্ট গাইড।

জোড়ায় রাখতে হয় ছোট্ট ফাঁক: ক্লিয়ারেন্স

সমাধান হলো ক্লিয়ারেন্স, অর্থাৎ মিলবে এমন দুই মুখের মাঝে ইচ্ছা করে রাখা ছোট্ট ফাঁক। তিনটি অবস্থা ভাবুন:

1. ফাঁক নেই: অংশ আটকে যায়, জোর করলে ফাটতে পারে।
2. ঠিকঠাক ফাঁক: অংশ মসৃণভাবে বসে, নড়বড় করে না।
3. বেশি ফাঁক: অংশ ঢিলা, জোড়া নড়ে।

কত ফাঁক? একটাই উত্তর নেই

কত ক্লিয়ারেন্স রাখা হবে, তার কোনো একটা সংখ্যা সব কাজের জন্য খাটে না। ম্যাটেরিয়াল, প্রিন্টার, জোড়ার ধরন আর আপনি কতটা টাইট চান, এগুলো দেখে ঠিক করা হয়। একটা ঘোরা শ্যাফটের জোড়া, একটা চেপে বসানো (প্রেস-ফিট) পিন আর একটা খুলে-লাগানো ঢাকনার চাহিদা আলাদা। তাই আমরা ক্লিয়ারেন্স ঠিক করি জোড়াটা কী কাজ করবে তা জেনে, অনুমানে নয়।

ছোট টেস্ট, তারপর পুরো পার্টস

বড় বা জটিল পার্টসে পুরোটা প্রিন্ট করে ভুল ধরা পড়লে সময় আর ম্যাটেরিয়াল দুটোই নষ্ট হয়। তাই জরুরি জোড়াগুলো আগে যাচাই করা হয়:

1. জরুরি জোড়া চিহ্নিত করা: কোন হোল আর কোন খাঁজ অবশ্যই মিলতে হবে।
2. দরকারে ছোট টেস্ট-পিস: পুরোটা প্রিন্টের আগে শুধু জোড়ার অংশটুকু প্রিন্ট।
3. আসল জিনিসে বসিয়ে দেখা: স্ক্রু, সার্কিট বোর্ড বা অন্য পার্টসের সাথে মিলিয়ে।
4. লাগলে CAD-এ সামান্য বদল: হোল একটু বড়, খাঁজ একটু চওড়া।
5. তারপর ফাইনাল প্রিন্ট।

এই যাচাইয়ের কাজে আমাদের CAD ডিজাইন সার্ভিস মডেলে প্রয়োজনীয় ক্লিয়ারেন্স যোগ করতে পারে, আর FDM 3D প্রিন্টিং সার্ভিস টেস্ট-পিস ও ফাইনাল পার্টস প্রিন্ট করে।

আমাদের দুটি উদাহরণ

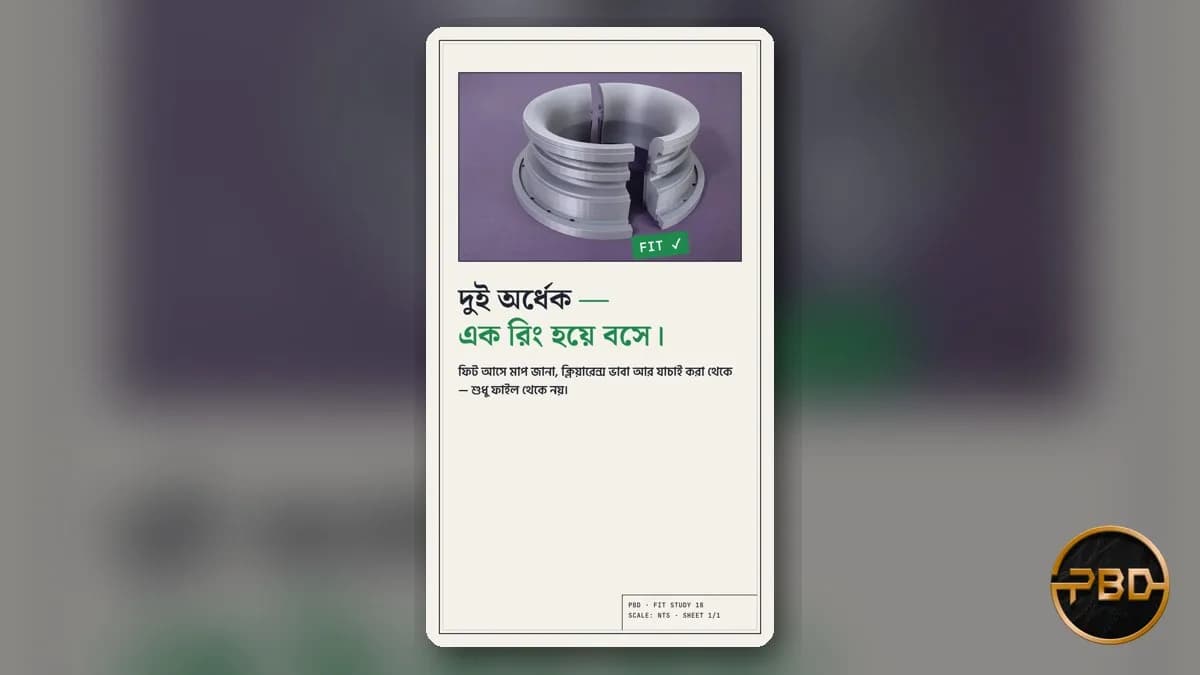

দুই অর্ধেক, এক রিং: ফানেল কলার

ডিসেম্বর ২০২৫-এ একজন গ্রাহকের কাজের পার্টস হিসেবে আমরা একটা দুই অংশের ফানেল কলার প্রিন্ট করি। পোস্টে জোর দেওয়া হয়েছিল, দুই অর্ধেক আর মাউন্টিং হোলগুলোতে টাইট টলারেন্স দরকার।

• জোড়া: প্রতিটা অর্ধেকের কাটা মুখে ধাপকাটা কি আর খাঁজ, যাতে দুটো শুধু ছুঁয়ে না থেকে লক হয়ে এক রিং হয়।
• ফ্ল্যাঞ্জ: চওড়া বেস ফ্ল্যাঞ্জে একসারি মাউন্টিং হোল, যেগুলোকে যে পার্টসে বোল্ট হবে তার সাথে মিলতে হয়।
• প্রোফাইল: ভেতরটা ফানেলের মতো ছড়ানো, বাইরে খাঁজ আর ধাপ।

এ ধরনের জোড়ায় CAD মডেলেই মিলনের মুখে ছোট ক্লিয়ারেন্স রাখা হয়, যাতে কি-জোড়া জোর ছাড়াই আঁটসাঁট থাকে। ছবিতে বাঁকা সারফেসে সমান লেয়ার লাইন আর ফ্ল্যাঞ্জে পরিষ্কার গোল হোল দেখা যায়।

স্ক্রু-হোল মিলতেই হবে: ATX PSU ব্র্যাকেট

এপ্রিল ২০২২-এর ATX পাওয়ার সাপ্লাই ব্র্যাকেট ও mATX মাদারবোর্ড মাউন্ট আরেক রকম ফিটের উদাহরণ। ব্র্যাকেটটা পাওয়ার সাপ্লাইকে ঘিরে থাকা ভাঁজ করা ফ্রেম, কোনায় স্ক্রু হোলসহ খোলা বেস ফ্রেম আর আলাদা প্রিন্ট করে লাগানো দুটি সাইড মাউন্ট। এখানে আসল চ্যালেঞ্জ হলো স্ক্রু-হোলের অবস্থান: পাওয়ার সাপ্লাই আর কেসের স্ক্রু প্যাটার্নের সাথে না মিললে পুরো পার্টস কাজে আসে না। পোস্ট অনুযায়ী ছবিতে বেস ফ্রেম চৌকো আর হোলের গ্রিড পুরো প্যানেল জুড়ে পরিষ্কার।

কী পাঠাবেন: যেটার সাথে মিলবে, তার মাপও

• আপনার ফাইল বা স্কেচ: STL, 3MF, STEP, STP বা OBJ; CAD কাজের জন্য STEP, IGES বা SLDPRT থাকলে আরও ভালো।
• মিলনের পার্টসের মাপ: যে স্ক্রু, বোর্ড, পাইপ বা কেসের সাথে বসবে, তার মাপ; সম্ভব হলে সেই জিনিসটার ছবি।
• জোড়ার ধরন: ঘুরবে, স্লাইড করবে, চেপে বসবে, নাকি বারবার খোলা-লাগানো হবে।
• কতটা টাইট: একদম আঁটসাঁট, নাকি সহজে খোলা যায় এমন।
• ব্যবহারের পরিবেশ: তাপ বা চাপ পড়বে কিনা, কারণ ম্যাটেরিয়ালও ফিটে প্রভাব ফেলে।

পুরোনো পার্টসের মাপ থেকে নতুন মডেল বানানো নিয়ে পড়ুন CAD ফাইল ছাড়া রিভার্স ইঞ্জিনিয়ারিং। চলমান জোড়া আর গিয়ারের জন্য দেখুন 3D প্রিন্টেড গিয়ার ও মেকানিজম, আর বোর্ড বা ইলেকট্রনিক্সের খাপের জন্য কাস্টম ইলেকট্রনিক্স এনক্লোজার লেখা।

সাধারণ প্রশ্ন (FAQ)

3D প্রিন্ট করা পার্টস কেন একে অপরের সাথে ফিট হয় না?

লেয়ার, ম্যাটেরিয়ালের সংকোচন আর প্রিন্টারের আচরণ মিলে প্রিন্টের মাপে সামান্য পার্থক্য আসে। CAD-এ শূন্য ফাঁক রাখলে সেই পার্থক্যেই অংশ আটকে যায়, তাই জোড়ায় ক্লিয়ারেন্স রাখতে হয়।

কতটা ক্লিয়ারেন্স রাখা উচিত?

একটাই উত্তর নেই। ম্যাটেরিয়াল, প্রিন্টার, জোড়ার ধরন আর কতটা টাইট চান তা দেখে ঠিক করা হয়, আর জরুরি জোড়ায় ছোট টেস্ট-পিস দিয়ে যাচাই করা হয়।

হোল ছোট এলে কী করা হয়?

FDM-এ ছোট হোল প্রায়ই একটু ছোট আসে। একদম নির্দিষ্ট ফিট দরকার হলে হোল ড্রিল বা রিম করে চূড়ান্ত মাপে আনা হয়, অথবা CAD-এ আগে থেকে সমন্বয় করা হয়।

আমার কাছে শুধু মিলনের পার্টসটা আছে, ফাইল নেই; চলবে?

চলবে। পার্টসটার ছবি আর মাপ পাঠালে CAD-এ মডেল তৈরি করে ক্লিয়ারেন্সসহ প্রিন্ট করা যায়।
