রোবটের ভাঙা পার্টস 3D প্রিন্টে বানান: 3D printed robot parts বাংলাদেশ

একটা গিয়ারের দাঁত ভেঙে গেল, কিংবা গ্রিপারের একটা জয়েন্ট ফেটে গেল—আর পুরো রোবোটিক আর্ম অচল। একটা ছোট পার্টসের জন্য রোবট থেমে থাকবে? বাংলাদেশে 3D printed robot parts এখন এই সমস্যার বাস্তব সমাধান: CAD ফাইল থেকে দরকারি পার্টসটা আলাদা করে প্রিন্ট করে আবার বসিয়ে দেওয়া যায়।

ভিডিও: এই লেখার সাথে আমাদের ৩০ সেকেন্ডের ভিডিও “রোবট থামবে না” দেখুন ভিডিও টিউটোরিয়াল পাতায়।

কেন একটা ছোট পার্টসই পুরো রোবট থামিয়ে দেয়

রোবোটিক্স প্রজেক্টে প্রতিটা অংশ একটার সাথে আরেকটা জড়িত। বেস থেকে টার্নটেবল, টার্নটেবল থেকে শোল্ডার, তারপর এলবো আর শেষে গ্রিপার—এই শিকলের যেকোনো একটা কড়া দুর্বল হলে পুরো আর্ম কাজ করে না। আর সমস্যা হলো, হবি রোবটের বেশিরভাগ স্ট্রাকচারাল পার্টস বাজারে আলাদা করে কিনতে পাওয়া যায় না। স্পেয়ার খুঁজতে খুঁজতে প্রজেক্টের ডেডলাইন, প্রতিযোগিতা বা ডেমো—সব আটকে যায়।

যেসব পার্টস সাধারণত সমস্যা করে:

• গিয়ার — দাঁত ক্ষয়ে যায় বা ভেঙে যায়, তখন গ্রিপার আর ঠিকমতো বন্ধ হয় না;
• সার্ভো মাউন্ট ও পকেট — বারবার সার্ভো খোলা-লাগানোয় ফেটে যায়;
• লিংক ও আর্ম — পড়ে গেলে বা অতিরিক্ত লোডে বেঁকে বা ভেঙে যায়;
• স্ক্রু-হোল — বারবার স্ক্রু টাইট করায় থ্রেড নষ্ট হয়ে ঢিলে হয়ে যায়।

সুখবর হলো, এগুলোর প্রায় সবই 3D প্রিন্টের জন্য উপযুক্ত। মূল ডিজাইন ফাইল থাকলে শুধু ভাঙা পার্টসটাই আবার প্রিন্ট করা যায়, আর ফাইল না থাকলে মাপ নিয়ে নতুন করে মডেল বানানো যায়।

বাস্তব প্রজেক্ট: ডেস্কটপ সার্ভো রোবোটিক আর্ম

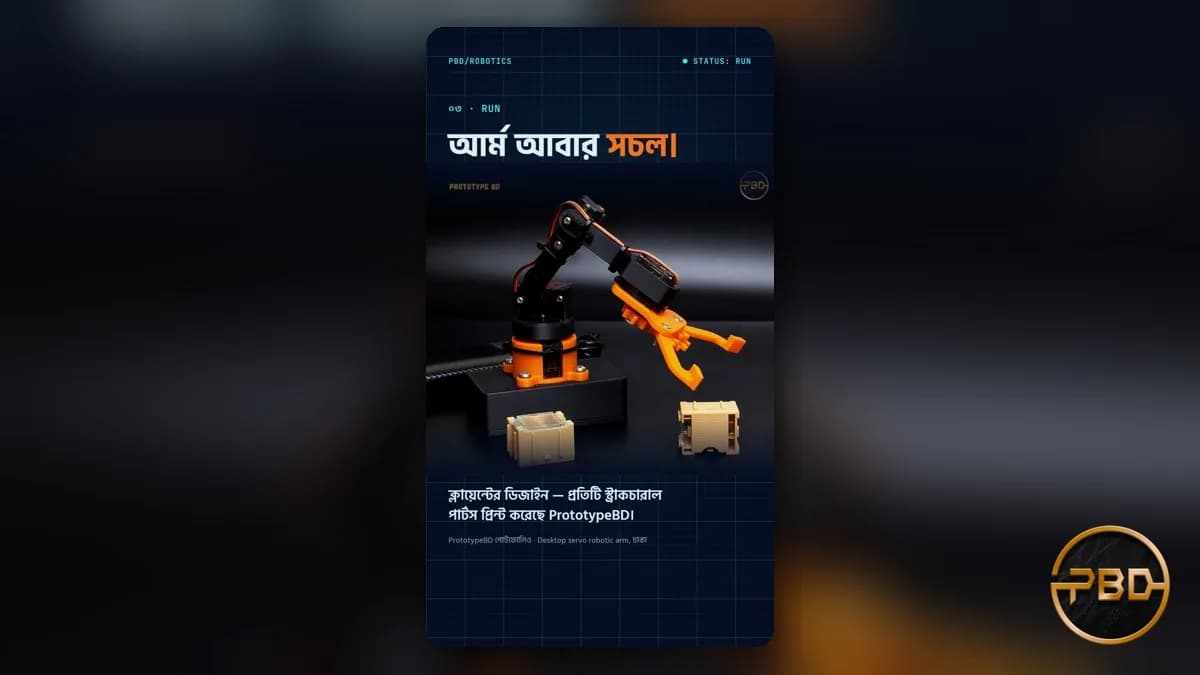

ভিডিওতে যে আর্মটা দেখা যায়, সেটা আমাদের পোর্টফোলিওর ডেস্কটপ সার্ভো রোবোটিক আর্ম। ডিজাইন ক্লায়েন্টের নিজের; আমরা FDM 3D প্রিন্টিংয়ে এর প্রতিটা স্ট্রাকচারাল পার্টস প্রিন্ট করেছি, আর সম্পূর্ণ অ্যাসেম্বল করা আর্মে প্রতিটা জয়েন্ট হবি সার্ভো দিয়ে চলে, মাথায় একটা ক্ল-গ্রিপার (জুলাই ২০২৬)।

যা যা প্রিন্ট করা হয়েছে

• ইলেকট্রনিক্সের জন্য নিচু একটা বেস হাউজিং, আর তার ওপর বোল্ট করা কমলা রঙের সার্ভো মাউন্ট;
• কালো টার্নটেবল আর খাঁজকাটা লিংক, যেগুলো সার্ভোর বডি ধরে রাখার মতো করে বানানো;
• হলুদ শোল্ডার কোন ও এলবোর পার্টস;
• কমলা গ্রিপার সেট: চোয়াল, ছোট স্পার গিয়ার আর চোয়াল বন্ধ করার লিংকেজ আর্ম;
• মাউন্টিং হোলসহ সমতল কভার প্লেট।

রঙের ভাগটাও কাজের: কালো, কমলা আর হলুদ আলাদা থাকায় বেঞ্চে কোন সাব-অ্যাসেম্বলির পার্টস কোনটা, তা সহজে আলাদা করা যায়। মেরামতের সময়ও এটা কাজে আসে—ভাঙা পার্টসটা চিনে শুধু সেটাই আবার প্রিন্ট করলে চলে।

ছোট পার্টস, বড় দায়িত্ব: ফিট কেন এত জরুরি

রোবটের পার্টস দেখতে যতই ছোট হোক, এর মাপ হতে হয় CAD-এর সাথে হুবহু মিলিয়ে। পোর্টফোলিও পোস্টে যেমন বলা হয়েছে, সার্ভো পকেট ঢিলে হলে জয়েন্ট নড়বড় করে, আর বেশি টাইট হলে সার্ভো ঢোকানোর সময় পার্টস ফেটে যায়। ছোট গিয়ারের দাঁত পরিষ্কার না হলে গ্রিপার মসৃণভাবে বন্ধ হয় না।

তিনটা জিনিস মিলতেই হবে

1. দাঁত — গিয়ারের দাঁতের আকার আর সংখ্যা যেন জোড়া গিয়ারের সাথে মেলে।
2. হোল — স্ক্রু-হোল আর শ্যাফটের ছিদ্র ঠিক জায়গায়, ঠিক মাপে।
3. পুরুত্ব — দেয়াল এতটা পাতলা নয় যে স্ক্রু টাইট করলেই ফেটে যায়।

আমাদের ওয়ার্কশপে মেটিং পার্টসে সাধারণত প্রায় 0.1 mm ক্লিয়ারেন্স রাখা হয়; ম্যাটেরিয়াল আর প্রিন্টার অনুযায়ী এটা 0.1 থেকে 0.3 mm পর্যন্ত হতে পারে। এই বিষয়টা বিস্তারিত বোঝানো হয়েছে টলারেন্স ও ফিট গাইড-এ। গিয়ার আর চলমান মেকানিজম নিয়ে আলাদা লেখা আছে: 3D প্রিন্টেড গিয়ার ও মেকানিজম।

রোবটের পার্টসের জন্য কোন ম্যাটেরিয়াল

একই আর্মের সব পার্টসে একই চাপ পড়ে না, তাই ম্যাটেরিয়ালও কাজ বুঝে বাছাই করা যায়। আমাদের FDM প্রিন্টিং সার্ভিস-এ যেসব ফিলামেন্ট আছে, সেগুলোর সাধারণ ব্যবহার:

• PLA — কভার প্লেট, বেস হাউজিং আর ডেমো প্রোটোটাইপের মতো কম চাপের অংশ।
• PETG — ব্র্যাকেট আর ফাংশনাল পার্টস, যেখানে PLA-র চেয়ে বেশি টাফনেস দরকার।
• PA (Nylon) — গিয়ার, হিঞ্জ, ক্লিপ ও ক্ষয় হওয়া পার্টস, যেখানে শক্তি আর কম ঘর্ষণ দরকার।
• PLA-CF — শক্ত, ম্যাট ফিনিশের ফ্রেম ও ফিক্সচার, যেখানে বাঁকা না হওয়াটাই আসল।
• TPU — রাবারের মতো গ্রিপ প্যাড বা বাম্পার, যা বাঁকবে কিন্তু ভাঙবে না।

শিক্ষার্থীদের রোবোটিক্স প্রজেক্টে 3D প্রিন্ট কীভাবে কাজে লাগে, তার আরও উদাহরণ পাবেন রোবোটিক্স স্টুডেন্ট প্রজেক্টে 3D প্রিন্টিং লেখায়।

রিপ্লেসমেন্ট পার্টস অর্ডারের আগে কী প্রস্তুত রাখবেন

1. CAD ফাইল — রোবটের ডিজাইন ফাইল থাকলে ভাঙা পার্টসটা STL, 3MF বা STEP হিসেবে এক্সপোর্ট করুন; পুরো অ্যাসেম্বলি নয়, শুধু দরকারি পার্টসগুলো।
2. পার্টসের তালিকা ও পরিমাণ — কোন পার্টস কয়টা লাগবে; গিয়ারের মতো ক্ষয়শীল পার্টস একটা বাড়তি রাখা ভালো।
3. সার্ভো বা মোটরের মডেল — পকেটের মাপ মেলাতে এটা জরুরি।
4. ছবি ও মাপ — ফাইল না থাকলে ভাঙা পার্টসের কয়েক কোণ থেকে ছবি আর ক্যালিপারে নেওয়া মাপ পাঠান।
5. কাজের ধরন — কত ওজন তুলবে, কতক্ষণ চলবে, তাপের কাছে থাকবে কি না।

ফাইল না থাকলে কীভাবে একটা ভাঙা পার্টস থেকে নতুন মডেল বানানো হয়, তা জানতে পড়ুন ভাঙা প্লাস্টিক পার্টস 3D প্রিন্টে রিপ্লেস করার গাইড।

সাধারণ প্রশ্ন (FAQ)

রোবটের গিয়ার কি 3D প্রিন্ট করা যায়?

হ্যাঁ। আমাদের রোবোটিক আর্ম প্রজেক্টেই গ্রিপারের ছোট স্পার গিয়ার প্রিন্ট করা হয়েছে। দাঁতের মাপ CAD-এর সাথে মিলিয়ে প্রিন্ট করলে গিয়ার মসৃণভাবে চলে; বেশি ঘর্ষণের কাজে PA (Nylon) বিবেচনা করা যায়।

শুধু একটা ভাঙা পার্টস কি প্রিন্ট করানো যাবে?

যাবে। পুরো রোবট নতুন করে প্রিন্ট করার দরকার নেই—একটা পার্টসও অর্ডার করা যায়।

আমার কাছে শুধু STL আছে, চলবে?

চলবে। FDM কোটেশন পেজে STL, 3MF, STEP, STP বা OBJ আপলোড করা যায়।

প্রিন্ট করা পার্টস কি অ্যাসেম্বল করে দেওয়া হয়?

অনুরোধে পেইন্টিং ও অ্যাসেম্বলি করা যায়; অর্ডারের সময় জানিয়ে দিন।

আপনার রোবটও থামবে কেন? ভাঙা পার্টসের স্কেচ, মাপসহ ছবি বা 3D মডেল ফাইল পাঠান—3D প্রিন্টেড রোবট পার্টসের কোটেশন পেজ থেকে, অথবা WhatsApp 01884-502768 নম্বরে। ঢাকার আফতাবনগরে আমাদের ওয়ার্কশপ থেকে পার্টস প্রিন্ট করে সারা দেশে কুরিয়ারে পাঠানো হয়।
